حدود اتربرگ (خمیری، روانی): راهنمای کامل آزمایش، تحلیل و کاربرد در مهندسی خاک

بخش ۱: مقدمه‌ای بر قوام خاک و حدود اتربرگ

این بخش مفاهیم بنیادی را پایه‌ریزی می‌کند. در این بخش، قوام خاک تعریف شده و حدود اتربرگ به عنوان مرزهای حیاتی درصد رطوبت که حالت‌های رفتاری مختلف خاک‌های ریزدانه را مشخص می‌کنند، معرفی می‌شوند.

۱.۱ مفهوم قوام خاک

رفتار خاک‌های ریزدانه (سیلت‌ها و رس‌ها) به شدت تحت تأثیر میزان آب موجود در آن‌ها قرار دارد. برخلاف خاک‌های درشت‌دانه (شن و ماسه) که رفتارشان عمدتاً توسط اصطکاک بین ذرات کنترل می‌شود، خواص خاک‌های ریزدانه توسط اندرکنش میان آب و سطوح دارای بار الکتریکی کانی‌های رسی تعیین می‌گردد. با افزایش تدریجی میزان آب، یک خاک ریزدانه چهار حالت متمایز از قوام را از خود نشان می‌دهد: جامد، نیمه‌جامد، خمیری (پلاستیک) و مایع (روان). تعریف دقیق هر یک از این حالت‌ها به شرح زیر است:

• حالت جامد (Solid State): در این حالت، خاک سخت و شکننده است. با خشک شدن بیشتر، حجم آن کاهش نمی‌یابد، زیرا ذرات در تماس حداکثری با یکدیگر قرار دارند.
• حالت نیمه‌جامد (Semi-solid State): با افزودن مقداری آب، خاک از حالت جامد خارج شده و به حالتی می‌رسد که ترد و خردشونده است و دیگر نمی‌توان آن را بدون شکستن، قالب‌ریزی کرد.
• حالت خمیری (Plastic State): این حالت، ویژگی بارز خاک‌های چسبنده است. در این محدوده رطوبت، خاک را می‌توان بدون ترک خوردن یا خرد شدن، تغییر شکل داد و قالب‌ریزی کرد و شکل جدید خود را حفظ می‌کند. این همان خاصیت “پلاستیسیته” یا خمیری است.
• حالت مایع (Liquid State): با افزایش بیشتر آب، خاک مقاومت برشی خود را از دست می‌دهد و مانند یک سیال لزج رفتار می‌کند و تحت وزن خود جاری می‌شود.

این گذار بین حالت‌های مختلف، یک فرآیند تدریجی است، اما برای اهداف مهندسی، نیاز به مرزهای مشخصی برای کمی‌سازی این رفتار وجود دارد. این مرزها همان حدود اتربرگ هستند.

۱.۲ تعریف حدود اتربرگ به عنوان مرزها

حدود اتربرگ به طور رسمی به عنوان درصدهای رطوبت مشخص و تعیین‌شده به روش تجربی (بر حسب درصد وزنی) تعریف می‌شوند که انتقال بین حالت‌های قوام را مشخص می‌کنند. این حدود که اساساً برای بخش ریزدانه خاک (ذرات عبوری از الک نمره ۴۰) تعریف می‌شوند، عبارتند از:

• حد انقباض (Shrinkage Limit – SL): مرز بین حالت‌های جامد و نیمه‌جامد. این حد، کمترین میزان رطوبتی است که در آن، خاک هنوز اشباع است و خشک شدن بیشتر از این نقطه، دیگر باعث کاهش حجم توده خاک نمی‌شود.
• حد خمیری (Plastic Limit – PL): مرز بین حالت‌های نیمه‌جامد و خمیری. این حد، حداقل درصد رطوبتی است که در آن، خاک رفتار خمیری از خود نشان می‌دهد.
• حد روانی (Liquid Limit – LL): مرز بین حالت‌های خمیری و مایع. این حد، درصد رطوبتی است که در آن، خاک از یک جامد خمیری به یک مایع لزج تبدیل می‌شود.

این سیستم حدود، یک چارچوب قدرتمند برای تبدیل مفهوم کیفی “قوام خاک” به شاخص‌های کمی (LL, PL, SL) فراهم می‌کند که می‌توان از آن‌ها برای تحلیل و طبقه‌بندی مهندسی استفاده کرد. کل این مفهوم بر پایه اندرکنش منحصربه‌فرد ذرات ریزدانه با آب استوار است، خاصیتی که خاک‌های درشت‌دانه فاقد آن هستند. این دلیل اصلی است که این حدود فقط برای خاک‌های عبوری از الک نمره ۴۰ (با قطر دانه‌های کمتر از ۰.۴۲۵ میلی‌متر) تعریف و اندازه‌گیری می‌شوند.

۱.۳ شاخص خمیری (Plasticity Index – PI)

شاخص خمیری یک پارامتر مشتق‌شده است و مستقیماً اندازه‌گیری نمی‌شود. این شاخص به سادگی از اختلاف عددی بین حد روانی و حد خمیری محاسبه می‌گردد :

PI=LL−PL

اهمیت شاخص خمیری در این است که محدوده درصد رطوبتی را نشان می‌دهد که در آن خاک رفتار خمیری دارد. بنابراین، PI نه تنها وجود خاصیت خمیری، بلکه میزان آن را نیز کمی می‌کند. خاک با PI بزرگ، دارای محدوده وسیعی از رفتار خمیری است و به عنوان یک خاک “بسیار خمیری” یا “شبیه به رس” شناخته می‌شود، در حالی که خاک با PI کوچک، محدوده خمیری باریکی دارد. این شاخص، یکی از مهم‌ترین پارامترها برای طبقه‌بندی و پیش‌بینی رفتار خاک‌های ریزدانه است.

بخش ۲: خاستگاه تاریخی و اصول فیزیکوشیمیایی

این بخش به چرایی وجود این حدود می‌پردازد—از توسعه تاریخی آن‌ها گرفته تا علم بنیادی که بر رفتارهای مشاهده‌شده حاکم است.

۲.۱ توسعه تاریخی: از کشاورزی تا مهندسی

مفهوم حدود قوام برای اولین بار در اوایل قرن بیستم توسط شیمیدان و دانشمند خاک‌شناس سوئدی، آلبرت موریتز اتربرگ (Albert Mauritz Atterberg) معرفی شد. هدف اولیه او طبقه‌بندی خاک‌های کشاورزی بر اساس کارایی و بافت آن‌ها برای زراعت بود. اتربرگ در ابتدا شش حد مختلف از جمله حد چسبناکی و حد چسبندگی را تعریف کرد که امروزه در مهندسی ژئوتکنیک مدرن به ندرت مورد استفاده قرار می‌گیرند.

اهمیت مهندسی این حدود در دهه ۱۹۳۰ توسط آرتور کاساگرانده (Arthur Casagrande) در دانشگاه هاروارد شناسایی و استانداردسازی شد. او روش‌های آزمایش را اصلاح کرد، به ویژه دستگاه جام کاساگرانده را برای تعیین حد روانی ابداع نمود و “نمودار خمیری” (Plasticity Chart) را توسعه داد. این اقدامات، حدود اتربرگ را به یکی از سنگ‌بناهای مهندسی ژئوتکنیک مدرن تبدیل کرد.

۲.۲ مبانی فیزیکوشیمیایی خاصیت خمیری خاک

رفتار مهندسی که توسط حدود اتربرگ اندازه‌گیری می‌شود، در واقع تجلی ماکروسکوپی پدیده‌های الکتروشیمیایی میکروسکوپی است. کلید درک خاصیت خمیری در ماهیت کانی‌های رسی نهفته است.

• کانی‌شناسی رس: کانی‌های رسی مانند کائولینیت، ایلیت و مونت‌موریلونیت، ذراتی صفحه‌ای شکل با نسبت سطح به حجم بسیار بالا هستند.
• بارهای سطحی و آب جذب‌شده: به دلیل ساختار بلوری و جانشینی‌های یونی، ذرات رس دارای بار سطحی خالص منفی هستند. این بار منفی، قطب‌های مثبت مولکول‌های دو قطبی آب را جذب کرده و باعث می‌شود لایه‌هایی از آب به شدت به سطح رس بچسبند. این لایه‌ها “آب جذب سطحی” (Adsorbed Water) نامیده می‌شوند. این آب جذب‌شده، که با آب آزاد موجود در حفرات خاک متفاوت است، مسئول اصلی خواص چسبندگی و خمیری خاک می‌باشد.
• نظریه لایه دوگانه انتشاری (Diffuse Double Layer – DDL): این نظریه توضیح پیشرفته‌تری از پدیده آب جذب‌شده ارائه می‌دهد. لایه دوگانه شامل سطح منفی ذره رس و ابری از کاتیون‌های (یون‌های مثبت) جذب‌شده از آب منفذی است که یک گرادیان پتانسیل الکتریکی ایجاد می‌کند. ضخامت این لایه، نیروهای بین ذره‌ای را کنترل می‌کند.
  • یک لایه دوگانه ضخیم، نیروهای دافعه قوی بین ذرات ایجاد می‌کند که به آن‌ها اجازه می‌دهد هنگام اعمال برش به راحتی روی هم بلغزند؛ این پدیده به صورت خاصیت خمیری ظاهر می‌شود. برای غلبه بر این نیروها و رساندن خاک به حالت روان، به آب بیشتری نیاز است که منجر به مقادیر بالای LL و PI می‌شود.
  • یک لایه دوگانه نازک، نیروهای دافعه ضعیف‌تری را نتیجه می‌دهد و ذرات توسط نیروهای واندروالس نزدیک‌تر به هم نگه داشته می‌شوند. چنین خاک‌هایی خاصیت خمیری کمتری دارند و مقادیر LL و PI آن‌ها پایین‌تر است.

زنجیره علیتی که این پدیده‌ها را به هم مرتبط می‌کند به این صورت است: کانی‌شناسی رس (مثلاً مونت‌موریلونیت) ← سطح ویژه و بار الکتریکی بالا ← لایه دوگانه انتشاری ضخیم ← ظرفیت بالای جذب آب ← خاصیت خمیری بالا ← مقادیر بالای LL و PI. این زنجیره به خوبی توضیح می‌دهد که چرا خاکی حاوی کانی مونت‌موریلونیت بسیار خمیری و مسئله‌ساز است، در حالی که خاک کائولینیتی این‌گونه نیست. بنابراین، شاخص خمیری تنها یک عدد نیست، بلکه یک معیار غیرمستقیم از فعالیت الکتروشیمیایی بخش رسی خاک است.

علاوه بر این، خواص اندازه‌گیری‌شده توسط حدود اتربرگ نه تنها به خود خاک، بلکه به شیمی آب موجود در حفرات آن نیز بستگی دارد. وجود نمک (شوری) در آب منفذی، لایه دوگانه انتشاری را فشرده کرده و دافعه بین ذره‌ای را کاهش می‌دهد. غلظت بالای کاتیون‌ها در آب شور، بار منفی سطح رس را به صورت موضعی‌تری خنثی کرده و باعث “فروپاشی” بخش انتشاری لایه دوگانه می‌شود. در نتیجه، نیروهای جاذبه بین ذره‌ای غالب شده و ذرات به صورت لخته درمی‌آیند و رفتاری شبیه به مواد دانه‌ای (سیلت یا ماسه) از خود نشان می‌دهند. این پدیده باعث می‌شود خاک برای انتقال از حالت خمیری به مایع به آب کمتری نیاز داشته باشد و در نتیجه، مقادیر حد روانی و شاخص خمیری کاهش می‌یابد. این موضوع در محیط‌های دریایی یا مناطق خشک که با آب‌های زیرزمینی شور مواجه هستند، اهمیت مهندسی بسیار زیادی دارد.

بخش ۳: تعیین استاندارد حدود روانی و خمیری

این بخش یک راهنمای دقیق و رویه‌ای برای انجام آزمایش‌های آزمایشگاهی، مطابق با استاندارد ASTM D4318، ارائه می‌دهد و مفاهیم نظری را به اندازه‌گیری‌های عملی مرتبط می‌سازد.

۳.۱ تعیین حد روانی (LL)

برای تعیین حد روانی، دو روش اصلی وجود دارد که هر دو بر روی بخش ریزدانه خاک (عبوری از الک نمره ۴۰) انجام می‌شوند.

• روش الف: جام کاساگرانده (چند نقطه‌ای):

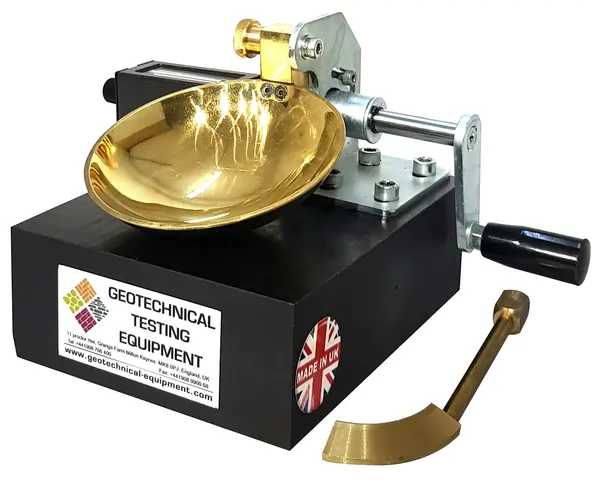

  • دستگاه‌ها: دستگاه کاساگرانده شامل یک جام برنجی، یک پایه لاستیکی سخت، مکانیزم بادامک برای بلند کردن و رها کردن جام، و یک شیارکش استاندارد است. کالیبراسیون دقیق دستگاه برای اطمینان از ارتفاع سقوط ۱۰ میلی‌متری جام، امری ضروری است.
  • روش انجام: خمیر خاک آماده‌شده در جام قرار داده می‌شود و سطح آن صاف می‌گردد. سپس با استفاده از شیارکش، یک شیار استاندارد در مرکز آن ایجاد می‌شود. با چرخاندن دسته دستگاه با سرعت ثابت (حدود ۲ دور در ثانیه)، جام به طور مکرر از ارتفاع ۱۰ میلی‌متری بر روی پایه سقوط می‌کند. تعداد ضربات (N) لازم برای بسته شدن شیار در طولی معادل ۱۳ میلی‌متر (۰.۵ اینچ) شمرده و ثبت می‌شود.
  • تحلیل داده‌ها: این آزمایش حداقل سه بار با درصدهای رطوبت مختلف تکرار می‌شود تا مجموعه‌ای از مقادیر N (معمولاً بین ۱۵ تا ۳۵) به دست آید. سپس “منحنی جریان” (Flow Curve) بر روی یک نمودار نیمه‌لگاریتمی رسم می‌شود که محور عمودی (حسابی) آن درصد رطوبت (w%) و محور افقی (لگاریتمی) آن تعداد ضربات (N) است. حد روانی (LL) به عنوان درصد رطوبتی تعریف می‌شود که متناظر با ۲۵ ضربه (N=25) است.

• روش ب: نفوذ مخروط (Fall Cone):
  • دستگاه‌ها: در این روش از دستگاه نفوذسنج مخروطی استفاده می‌شود که شامل یک مخروط استاندارد از جنس فولاد ضدزنگ (مثلاً با زاویه رأس ۳۰ درجه و وزن ۸۰ گرم) است که به صورت آزاد در نمونه خاک سقوط می‌کند.
  • روش انجام: مخروط طوری قرار می‌گیرد که نوک آن دقیقاً با سطح نمونه خاک آماده‌شده در یک ظرف استاندارد، مماس باشد. سپس مخروط برای یک مدت زمان ثابت (مثلاً ۵ ثانیه) رها می‌شود و عمق نفوذ آن در خاک اندازه‌گیری می‌شود.
  • تحلیل داده‌ها: این آزمایش برای چندین درصد رطوبت مختلف تکرار می‌شود. نموداری از عمق نفوذ بر حسب درصد رطوبت رسم می‌گردد. حد روانی به عنوان درصد رطوبتی تعریف می‌شود که منجر به یک عمق نفوذ مشخص (مثلاً ۲۰ میلی‌متر) گردد.
• مقایسه روش‌ها: روش نفوذ مخروط اغلب تکرارپذیرتر و کمتر وابسته به اپراتور در نظر گرفته می‌شود. با این حال، روش کاساگرانده به دلیل پیشینه تاریخی و استفاده گسترده، مبنای بسیاری از روابط تجربی در ژئوتکنیک است. نتایج این دو روش ممکن است اندکی با یکدیگر تفاوت داشته باشند.

تعاریف حد روانی و حد خمیری اساساً تجربی بوده و به دستگاه و روش خاص مورد استفاده وابسته‌اند. عدد “N=25” در آزمایش کاساگرانده یک قرارداد است که توسط کاساگرانده برای مطابقت با یک مقاومت برشی زهکشی‌نشده بسیار کم اما ثابت، در حدود ۲.۵ کیلوپاسکال (kPa)، پایه‌گذاری شد. این ارتباط، روش آزمایشی که در ظاهر قراردادی به نظر می‌رسد را به یک خاصیت مهندسی بنیادی (مقاومت برشی) متصل می‌کند و منطق پشت استاندارد را آشکار می‌سازد. این بدان معناست که تمام خاک‌ها، صرف‌نظر از کانی‌شناسی یا منشأ، در حد روانی خود تقریباً مقاومت برشی یکسانی دارند. بنابراین، آزمایش حد روانی در اصل یک روش ساده و غیرمستقیم برای تعیین درصد رطوبتی است که در آن یک خاک بازسازی‌شده به یک مقاومت برشی استاندارد و حداقل می‌رسد.

۳.۲ تعیین حد خمیری (PL) و شاخص خمیری (PI)

• روش انجام (آزمایش فتیله کردن): نمونه‌ای از خمیر خاک با غلتاندن توسط کف دست بر روی یک صفحه شیشه‌ای به شکل یک فتیله درمی‌آید. حد خمیری (PL) به عنوان درصد رطوبت وزنی تعریف می‌شود که در آن، فتیله هنگام رسیدن قطرش به ۳.۲ میلی‌متر (۱/۸ اینچ) شروع به خرد شدن و ترک خوردن می‌کند. این آزمایش نیازمند مهارت و قضاوت اپراتور است.
• محاسبه شاخص خمیری (PI): پس از تعیین LL و PL، شاخص خمیری به سادگی محاسبه می‌شود: PI=LL−PL.
• خاک‌های غیرخمیری (Non-Plastic – NP): خاک‌هایی که برای آن‌ها نمی‌توان حد خمیری تعیین کرد (مثلاً فتیله در هیچ رطوبتی به قطر ۳.۲ میلی‌متر نمی‌رسد) یا در آن‌ها PL≥LL است، به عنوان غیرخمیری (NP) طبقه‌بندی می‌شوند.

بخش ۴: نقش محوری حدود اتربرگ در طبقه‌بندی خاک

این بخش به کاربرد اصلی این حدود می‌پردازد: فراهم کردن یک زبان جهانی برای توصیف و گروه‌بندی خاک‌های ریزدانه.

۴.۱ مبنای سیستم‌های طبقه‌بندی مهندسی

طبقه‌بندی‌های بافتی ساده که تنها بر اساس اندازه ذرات استوارند، برای خاک‌های ریزدانه کافی نیستند، زیرا کانی‌شناسی و نه فقط اندازه ذرات، رفتار آن‌ها را تعیین می‌کند. حدود اتربرگ اطلاعات ضروری در مورد خاصیت خمیری را فراهم می‌کنند که مستقیماً با کانی‌شناسی مرتبط است. سیستم‌های طبقه‌بندی اصلی مانند سیستم طبقه‌بندی متحد خاک (USCS) و سیستم آشتو (AASHTO) به شدت به حدود اتربرگ وابسته‌اند. تمرکز این بخش بر روی سیستم USCS خواهد بود که در مهندسی ژئوتکنیک کاربرد فراوانی دارد.

۴.۲ نمودار خمیری کاساگرانده (USCS)

نمودار خمیری ابزار اصلی برای طبقه‌بندی سیلت‌ها (M) و رس‌ها (C) است. این نمودار یک نمایش گرافیکی از شاخص خمیری (محور y) در مقابل حد روانی (محور x) است.

• خط A (A-Line): این یک خط مرزی تجربی است که مواد رسی (بالای خط) را از مواد سیلتی و آلی (پایین خط) جدا می‌کند. معادله خط A به صورت زیر است :   PI=0.73×(LL−۲۰)
• خط U (U-Line): این خط یک مرز بالایی است که تقریباً حد بالای PI برای هر نوع خاک شناخته‌شده را نشان می‌دهد. معادله آن PI=0.9×(LL−۸) است. نقاطی که بالای این خط قرار می‌گیرند، به احتمال زیاد ناشی از خطای آزمایش هستند.
• خط عمودی در LL=50%: این خط، خاک‌ها را به دو دسته با خمیری کم (L) برای LL<50 و با خمیری زیاد (H) برای LL>۵۰ تقسیم می‌کند. این مرز یک مرز عملی است؛ خاک‌هایی با   LL>۵۰ عموماً تراکم‌پذیری بسیار بالاتر و مقاومت کمتری دارند و از نظر مهندسی مسئله‌سازتر هستند.

با استفاده از این خطوط، خاک‌های ریزدانه به گروه‌های اصلی زیر طبقه‌بندی می‌شوند:

• CL: رس با خمیری کم (بالای خط A، LL<50)
• CH: رس با خمیری زیاد (بالای خط A، LL>۵۰)
• ML: سیلت با خمیری کم (پایین خط A، LL<50)
• MH: سیلت با خمیری زیاد (پایین خط A، LL>۵۰)
• CL-ML: یک طبقه‌بندی با نماد دوگانه برای خاک‌هایی که در ناحیه هاشورخورده نمودار قرار می‌گیرند (PI بین ۴ تا ۷ و بالای خط A) و رفتار مرزی از خود نشان می‌دهند.

نمودار خمیری یک ابزار تجربی قدرتمند است که رفتار فیزیکی خاک (LL و PI) را به ترکیب زمین‌شناسی محتمل آن (رس در مقابل سیلت) مرتبط می‌سازد. موقعیت یک خاک بر روی این نمودار، خلاصه‌ای فوری و بصری از ماهیت و چالش‌های مهندسی بالقوه آن را فراهم می‌کند.

جدول ۱: طبقه‌بندی خاصیت خمیری خاک بر اساس شاخص خمیری (PI)

این جدول یک مرجع سریع برای توصیف کیفی خاصیت خمیری خاک بر اساس مقدار محاسبه‌شده PI فراهم می‌کند.

شاخص خمیری (PI)	توصیف خاصیت خمیری
۰	غیرخمیری (NP)
۱-۷	با خمیری کم
۷-۱۷	با خمیری متوسط
> 17	با خمیری زیاد

بخش ۵: کاربردها در پیش‌بینی رفتار مهندسی ژئوتکنیک

این بخش از طبقه‌بندی فراتر رفته و به استفاده از حدود اتربرگ به عنوان خواص شاخص برای تخمین رفتارهای مهندسی پیچیده می‌پردازد که قدرتمندترین کاربرد عملی آن‌هاست. ارزش واقعی حدود اتربرگ در مهندسی مدرن، استفاده از آن‌ها به عنوان شاخص‌های ارزان‌قیمت برای تعیین پارامترهای مهندسی بسیار پیچیده‌تر، وقت‌گیرتر و گران‌تر است.

۵.۱ تراکم‌پذیری و نشست

تراکم‌پذیری، تمایل خاک به کاهش حجم تحت بار است که منجر به نشست سازه می‌شود. شاخص فشردگی (Cc​)، که یک پارامتر کلیدی برای محاسبه نشست تحکیمی است و از آزمایش زمان‌بر ادومتر به دست می‌آید، می‌تواند به طور قابل اعتمادی از حد روانی تخمین زده شود. یکی از روابط تجربی پرکاربرد که توسط ترزاقی و پک ارائه شده، برای رس‌های عادی تحکیم‌یافته به صورت زیر است :

Cc​≈۰.۰۰۹×(LL−۱۰)

اسکمپتون نیز رابطه مشابهی (Cc​≈۰.۰۰۷×(LL−۱۰)) را پیشنهاد کرده است که همبستگی قوی بین این دو پارامتر را تأیید می‌کند. مقدار بالای LL مستقیماً به معنای

Cc​ بالا است و نشان‌دهنده خاکی بسیار تراکم‌پذیر و مستعد نشست قابل توجه تحت بار می‌باشد.

۵.۲ مقاومت برشی

مقاومت برشی، توانایی خاک در برابر تنش‌های برشی است و برای تحلیل پایداری شیب‌ها، پی‌ها و دیوارهای حائل، بنیادی است. مقاومت برشی زهکشی‌نشده (Su​) اغلب پارامتر طراحی بحرانی در خاک‌های ریزدانه است. همانطور که پیش‌تر ذکر شد، Su​ در حد روانی بسیار کم (حدود ۲.۵ کیلوپاسکال) است ، در حالی که در حد خمیری به طور قابل توجهی بالاتر و حدود ۱۰۰ برابر آن (حدود ۲۰۰-۲۵۰ کیلوپاسکال) می‌باشد. روابط تجربی نیز نسبت مقاومت برشی زهکشی‌نشده به تنش مؤثر سربار (Su​/σv′​) را به شاخص خمیری (PI) مرتبط می‌کنند؛ به طور کلی، مقادیر بالاتر PI با نسبت Su​/σv′​ بالاتری در رس‌های عادی تحکیم‌یافته همبستگی دارد.

۵.۳ پتانسیل تورم و انقباض

خاک‌های واگرا (Expansive Soils)، که سرشار از کانی‌های رسی فعال مانند مونت‌موریلونیت هستند، با تغییرات رطوبت دچار تغییر حجم‌های قابل توجهی می‌شوند و می‌توانند آسیب‌های جدی به سازه‌های سبک وارد کنند. حدود اتربرگ، به ویژه PI و LL، شاخص‌های بسیار خوبی برای پتانسیل تورم هستند، زیرا نوع و مقدار کانی‌های رسی موجود را منعکس می‌کنند. مقادیر بالای LL و PI قویاً نشان‌دهنده پتانسیل بالای تورم و انقباض است.

جدول ۲: همبستگی حدود اتربرگ با پتانسیل تورم خاک

این جدول به مهندسان اجازه می‌دهد تا با استفاده از نتایج آزمایش‌های ساده، سطح خطر مرتبط با تورم خاک را به سرعت ارزیابی کنند.

شاخص خمیری (PI)	حد روانی (LL)	پتانسیل تورم
< 15	< 30	کم
۱۵ – ۲۵	۳۰ – ۴۰	متوسط
۲۵ – ۳۵	۴۰ – ۵۰	زیاد
> 35	> 50	بسیار زیاد

۵.۴ شاخص‌های مشتق‌شده برای ارزیابی درجا و کانی‌شناسی

• شاخص روانی (Liquidity Index – LI): این شاخص، درصد رطوبت طبیعی و در جای خاک (wn​) را نسبت به محدوده خمیری آن کمی می‌کند :

تفسیر این شاخص به شرح زیر است:

• LI<0: خاک در حالت نیمه‌جامد یا جامد قرار دارد و رفتاری شکننده خواهد داشت.
• ۰<LI<1: خاک در حالت خمیری است (وضعیت معمول برای اکثر پی‌ها).
• LI>۱: رطوبت خاک از حد روانی آن بیشتر است (wn​>LL)، که نشان‌دهنده یک رس بسیار نرم و حساس است و پتانسیل روانگرایی یا گسیختگی جریانی را دارد.
• شاخص قوام (Consistency Index – CI): این شاخص جایگزینی برای LI است و به صورت CI=(LL−wn​)/PI تعریف می‌شود. این دو شاخص با رابطه CI+LI=1 به هم مرتبط هستند. CI بالا نشان‌دهنده خاکی سفت و محکم است.
• فعالیت (Activity – A): این شاخص که توسط اسکمپتون پیشنهاد شد، خاصیت خمیری خاک را به مقدار بخش رسی آن مرتبط می‌کند :   A=%ذرات با اندازه رس (<2μm)PI​ فعالیت، شاخصی از فعالیت الکتروشیمیایی کانی‌های رسی است. این شاخص به مهندس اجازه می‌دهد تا بین حالتی که PI بالا ناشی از مقدار زیاد یک رس کم‌فعالیت است و حالتی که ناشی از مقدار کم یک رس بسیار فعال است، تمایز قائل شود.

جدول ۳: مقادیر فعالیت معمول برای کانی‌های رسی رایج

این جدول نشان می‌دهد چگونه یک شاخص ساده (فعالیت) می‌تواند برای استنتاج کانی‌شناسی غالب بخش رسی خاک، که برای درک رفتار بنیادی آن حیاتی است، استفاده شود.

کانی رس	فعالیت معمول (A)	رفتار کلی
کائولینیت	۰.۳ – ۰.۵	غیرفعال، پتانسیل تورم کم
ایلیت	۰.۵ – ۱.۰	فعالیت معمولی
مونت‌موریلونیت	۱.۰ – ۷.۰+	فعال تا بسیار فعال، پتانسیل تورم بالا

 بخش ۶: نتیجه‌گیری: اهمیت پایدار حدود اتربرگ

این گزارش به بررسی جامع حدود اتربرگ، از تعاریف و خاستگاه تاریخی آن‌ها گرفته تا مبانی فیزیکوشیمیایی و کاربردهای گسترده مهندسی آن‌ها پرداخت. تحلیل‌ها نشان داد که این حدود، صرفاً مرزهای درصد رطوبت نیستند، بلکه شاخص‌های قدرتمندی هستند که ماهیت اندرکنش خاک ریزدانه با آب را کمی می‌کنند.

یافته‌های کلیدی این گزارش به شرح زیر است:

1. مبانی بنیادی: حدود روانی، خمیری و انقباض، مرزهای تجربی بین حالت‌های قوام جامد، نیمه‌جامد، خمیری و مایع خاک هستند. شاخص خمیری، PI=LL−PL، محدوده رطوبتی رفتار خمیری را مشخص کرده و به عنوان معیاری برای میزان پلاستیسیته عمل می‌کند.
2. اصول فیزیکوشیمیایی: خاصیت خمیری ریشه در کانی‌شناسی رس، بارهای سطحی منفی ذرات، و لایه آب جذب‌شده (لایه دوگانه انتشاری) دارد. این اصول توضیح می‌دهند که چرا خاک‌های حاوی کانی‌های فعال مانند مونت‌موریلونیت، مقادیر LL و PI بالایی از خود نشان می‌دهند.
3. نقش در طبقه‌بندی: حدود اتربرگ، به ویژه از طریق نمودار خمیری کاساگرانده، ستون فقرات سیستم‌های طبقه‌بندی خاک مانند USCS را تشکیل می‌دهند و یک زبان مشترک و جهانی برای توصیف و گروه‌بندی خاک‌های ریزدانه فراهم می‌کنند.
4. قدرت پیش‌بینی‌کنندگی: مهم‌ترین کاربرد این حدود در عمل مهندسی، توانایی آن‌ها در تخمین پارامترهای پیچیده طراحی مانند شاخص فشردگی (Cc​)، مقاومت برشی زهکشی‌نشده (Su​) و پتانسیل تورم است. این همبستگی‌ها به مهندسان اجازه می‌دهند تا با استفاده از آزمایش‌های ساده و ارزان، یک مدل اولیه قوی از رفتار خاک ایجاد کنند.

در نهایت، حدود اتربرگ نمونه‌ای برجسته از “تناقض سادگی و قدرت” در مهندسی هستند. این آزمایش‌های به ظاهر ساده و تجربی که بیش از یک قرن پیش توسعه یافته‌اند، در عصر مدل‌سازی عددی پیشرفته همچنان ضروری و غیرقابل جایگزین باقی مانده‌اند. پایداری آن‌ها گواهی بر کارایی‌شان در به تصویر کشیدن ماهیت بنیادی خاک‌های ریزدانه است. این حدود یک “نگاه اولیه” حیاتی و یک ابزار راستی‌آزمایی برای تحلیل‌های پیچیده‌تر فراهم می‌کنند و با ترجمه ماهیت پیچیده و متغیر خاک به مجموعه‌ای مختصر از اعداد پرمعنا، زیربنای طراحی مهندسی ایمن و اقتصادی را در سراسر جهان تشکیل می‌دهند.
