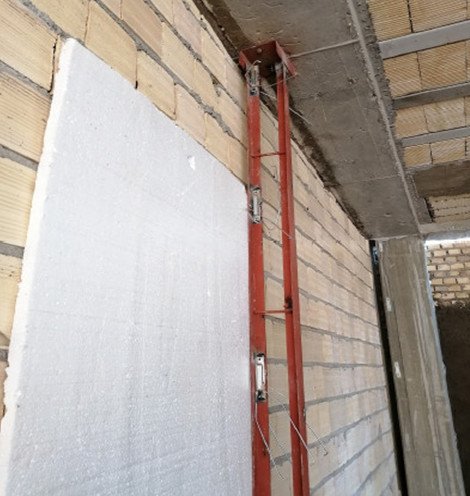

وادار و تیرک: راهنمای کامل اجرایی و نظارتی طبق استاندارد ۲۸۰۰

در ساخت و ساز ایمن، پایداری دیوارهای غیرسازه‌ای به اندازه مقاومت اسکلت اصلی اهمیت دارد. برای جلوگیری از فروریزش این دیوارها در هنگام زلزله، از اعضای نگهدارنده‌ای به نام وادار (Post/Stud) و تیرک (Beamlet/Girt) استفاده می‌شود. اما این دو چه تفاوتی دارند و مهم‌تر از آن، چگونه باید اجرا شوند تا عملکرد صحیحی داشته باشند؟

نادیده گرفتن جزئیات اجرایی این دو عضو می‌تواند منجر به شکست دیوار و خسارات جبران‌ناپذیر شود. در این راهنمای جامع، به بررسی تخصصی الزامات اجرایی و نظارتی وادار و تیرک بر اساس پیوست ششم استاندارد ۲۸۰۰ می‌پردازیم.

۱. تفاوت دقیق وادار و تیرک و کاربرد هرکدام

اگرچه هر دو برای تقویت دیوار استفاده می‌شوند، اما کاربرد متفاوتی دارند:

• وادار (عضو قائم):
  • کاربرد: برای کاهش طول آزاد دیوار استفاده می‌شود.
  • چه زمانی لازم است؟ زمانی که طول دیوار از ۴ متر بیشتر شود، باید با استفاده از وادارهای قائم، دیوار را به دهانه‌های کوچکتر تقسیم کرد. وادار مانند یک ستون کمکی عمل کرده و تکیه‌گاهی برای مهار نیروی خارج از صفحه زلزله فراهم می‌کند.
• تیرک (عضو افقی):
  • کاربرد: برای کاهش ارتفاع آزاد دیوار استفاده می‌شود.
  • چه زمانی لازم است؟ زمانی که ارتفاع دیوار از ۳٫۵ متر بیشتر شود، باید با استفاده از یک تیرک افقی، ارتفاع دیوار را به دو یا چند بخش تقسیم کرد.

نکته کلیدی: تیرک هرگز نباید مستقیماً به ستون‌های اصلی سازه متصل شود. تیرک باید به وادارهای قائم متصل گردد تا بار آن به اسکلت اصلی منتقل نشود.

۲. آموزش گام‌به‌گام اتصال صحیح وادار

عملکرد صحیح یک وادار تماماً به نحوه اتصال آن به کف و سقف بستگی دارد. این اتصالات باید به گونه‌ای باشند که هم دیوار را در برابر واژگونی مهار کنند و هم مزاحمتی برای حرکات سازه اصلی ایجاد نکنند.

اتصال به کف: مفصلی و پایدار

اتصال پایینی وادار به کف باید به صورت مفصلی باشد. این یعنی وادار باید در جای خود ثابت باشد اما قابلیت چرخش اندکی داشته باشد.

• روش اجرا: معمولاً انتهای وادار به یک ورق فلزی (بیس پلیت) جوش داده می‌شود و سپس این ورق با استفاده از بولت به دال بتنی کف متصل می‌گردد . این اتصال، پایداری وادار در پای کار را تضمین می‌کند.

اتصال به سقف: کلید ایمنی در اتصال کشویی

این بخش، مهم‌ترین و حساس‌ترین قسمت اجرای وادار است. اتصال بالایی وادار به تیر یا سقف فوقانی

باید حتماً به صورت کشویی (لغزشی) باشد.

• روش اجرا: در زیر تیر، یک قطعه نبشی یا ناودانی به صورت سرتاسری یا منقطع نصب می‌شود. بالای وادار با یک فاصله اندک درون این نبشی/ناودانی قرار می‌گیرد، اما هرگز نباید به آن جوش داده شود. هدف این است که وادار بتواند در راستای داخل صفحه دیوار آزادانه حرکت کند.

۳. تشریح اشتباه رایج اجرایی: جوش دادن وادار به نبشی سقف

یکی از مهلک‌ترین و متاسفانه رایج‌ترین اشتباهات اجرایی،

جوش دادن بالای وادار به نبشی یا ناودانی زیر سقف است. مجریان اغلب به تصور ایجاد یک اتصال “محکم‌تر” این کار را انجام می‌دهند، غافل از اینکه تمام منطق طراحی لرزه‌ای را زیر سوال می‌برند.

عواقب این اشتباه: تیر اصلی سازه (بتنی یا فولادی) تحت بارهای وارده، به طور طبیعی دچار خیز و تغییرشکل عمودی می‌شود. اگر وادار به صورت صلب به تیر جوش داده شده باشد:

1. خیز تیر، نیروی فشاری محوری شدیدی را به وادار وارد می‌کند.
2. وادار این نیروی ناخواسته را مستقیماً به دیوار زیرین خود منتقل می‌کند.
3. دیوار که برای تحمل چنین باری طراحی نشده، تحت فشار خرد شده و فرو می‌ریزد.

نکته نظارتی: مهندس ناظر موظف است اتصال بالای تمام وادارها را قبل از پوشانده شدن با نازک‌کاری بررسی کرده و از عدم وجود جوش و امکان حرکت آزادانه وادار اطمینان حاصل کند.

۴. توضیح فنی دلیل فاصله ۱ متری وادار از ستون

در دیوارهای بلندی که نیاز به تیرک دارند، پیوست ششم الزام می‌کند که وادار انتهایی (واداری که نزدیک ستون است و تیرک به آن متصل می‌شود) باید

حداقل ۱ متر از بر ستون اصلی فاصله داشته باشد.

دلیل این فاصله چیست؟ حفاظت از مفصل پلاستیک. در طراحی لرزه‌ای سازه‌های فولادی و بتنی، پیش‌بینی می‌شود که در هنگام یک زلزله شدید، تیرها در نزدیکی محل اتصال به ستون‌ها وارد مرحله تغییرشکل خمیری (غیرالاستیک) شوند. این ناحیه که به آن “مفصل پلاستیک” می‌گویند، نقش اصلی را در استهلاک انرژی زلزله ایفا می‌کند و باید آزادانه و بدون هیچ مانعی تغییرشکل دهد.

اگر وادار و تیرک که اعضای بسیار سختی هستند، در مجاورت ستون اجرا شوند، مانند یک مانع عمل کرده و از تشکیل صحیح مفصل پلاستیک در تیر جلوگیری می‌کنند. این کار می‌تواند رفتار شکل‌پذیر سازه را مختل کرده و منجر به شکست ترد و خطرناک شود. فاصله ۱ متری، یک ناحیه امن ایجاد می‌کند تا مفصل پلاستیک بتواند بدون هیچ مزاحمتی تشکیل شده و انرژی زلزله را مستهلک نماید.

جمع‌بندی وادار و تیرک، اعضای ساده‌ای نیستند؛ بلکه جزئیات مهندسی شده‌ای هستند که اجرای صحیح آن‌ها برای حفظ پایداری دیوارها و عملکرد درست کل سازه در هنگام زلزله حیاتی است. یک اتصال کشویی ساده در بالای وادار یا رعایت یک فاصله ۱ متری، حاصل درک عمیق از رفتار لرزه‌ای سازه‌هاست و نظارت دقیق بر این جزئیات، مسئولیت اصلی مهندس ناظر در تامین ایمنی ساختمان است.
