تحلیل جامع درناژ و بلوکاژ: تعاریف، تفاوت‌ها و اصول اجرایی در مهندسی ساختمان

مقدمه: مدیریت رطوبت و آب در سازه، یک چالش بنیادین

در مهندسی عمران و معماری، آب و رطوبت به عنوان یکی از مخرب‌ترین عوامل طبیعی شناخته می‌شوند که در صورت عدم مدیریت صحیح، می‌توانند دوام، ایمنی و کارایی یک سازه را به طور جدی به خطر اندازند. نفوذ رطوبت به اجزای ساختمان، طیف وسیعی از مشکلات را به همراه دارد؛ از جمله کاهش ظرفیت باربری خاک زیر فونداسیون، فرسایش و پوسیدگی مصالح ساختمانی، ایجاد ترک‌های حجمی، آسیب به تأسیسات الکتریکی و مکانیکی، و فراهم آوردن محیطی مناسب برای رشد کپک و قارچ که سلامت ساکنین را تهدید می‌کند.

برای مقابله با این چالش بنیادین، مهندسان دو راهکار کلیدی و متمایز را به کار می‌گیرند: “بلوکاژ” (Blockage/Hardcore) و “درناژ” (Drainage). اگرچه هر دو سیستم با کنترل آب و رطوبت سروکار دارند، اما بر اساس اصول فیزیکی کاملاً متفاوتی عمل کرده و در بخش‌های مختلفی از سازه به کار می‌روند. درک عمیق تفاوت‌های عملکردی، اجرایی و مصالح این دو فرآیند، برای هر مهندس، معمار و مجری ساختمان امری ضروری است تا بتوانند راهکاری متناسب با شرایط پروژه طراحی و اجرا نمایند. این گزارش به تحلیل جامع هر یک از این سیستم‌ها، مقایسه دقیق تفاوت‌های آن‌ها و بررسی نحوه تعاملشان در یک طراحی یکپارچه می‌پردازد.

بخش ۱: تحلیل جامع بلوکاژ (Blockage / Hardcore)

۱.۱. تعریف و هدف اصلی: ایجاد یک سد مویرگی (Capillary Break)

بلوکاژ، که در ادبیات فنی ساختمان با نام‌های “قلوه چینی” یا “خشکه چینی” نیز شناخته می‌شود، به ایجاد لایه‌ای از سنگ‌های درشت (مانند قلوه سنگ یا لاشه سنگ) اطلاق می‌گردد که به صورت خشک و بدون استفاده از ملات، مستقیماً بر روی بستر خاک متراکم شده و در زیر لایه‌های کفسازی طبقه همکف اجرا می‌شود.

هدف اصلی و فیزیکی بلوکاژ، مقابله با پدیده‌ای به نام “خاصیت مویینگی” (Capillary Action) در خاک است. خاک، به ویژه خاک‌های ریزدانه و متراکم، دارای حفره‌ها و فضاهای خالی بسیار ریزی است که مانند لوله‌های مویین عمل کرده و رطوبت موجود در اعماق زمین را به سمت بالا می‌کشند. این پدیده می‌تواند رطوبت را به کف ساختمان منتقل کرده و باعث نم‌زدگی و تخریب تدریجی آن شود. بلوکاژ با ایجاد یک لایه با فضاهای خالی بسیار بزرگ بین سنگ‌ها، این مسیرهای مویرگی را به طور فیزیکی قطع می‌کند. آب قادر به صعود از این حفره‌های بزرگ نیست و در نتیجه، یک “سد مویرگی” یا “Capillary Break” ایجاد می‌شود. بنابراین، عملکرد بنیادین بلوکاژ، جلوگیری از نفوذ رطوبت از پایین به بالا

است.

۱.۲. مصالح و مشخصات فنی

انتخاب مصالح مناسب برای بلوکاژ، نقش مستقیمی در کارایی آن دارد. مصالح اصلی مورد استفاده عبارتند از:

• قلوه سنگ (Rubble/Cobblestone): این سنگ‌ها که معمولاً از بستر رودخانه‌ها جمع‌آوری می‌شوند، دارای اشکال گرد و سطوح صیقلی هستند. شکل کروی آن‌ها باعث ایجاد فضاهای خالی بزرگ و پیوسته در لایه بلوکاژ شده و آن‌ها را به گزینه‌ای ایده‌آل برای شکستن خاصیت مویینگی تبدیل می‌کند.
• لاشه سنگ (Quarry Stone): این سنگ‌ها دارای گوشه‌های تیز و سطوح نامنظم هستند و از شکستن سنگ‌های بزرگتر در معادن به دست می‌آیند. اگرچه ممکن است فضاهای خالی کمتری نسبت به قلوه سنگ ایجاد کنند، اما به دلیل سطح ناهموار، درگیری مکانیکی بهتری با لایه‌های بعدی مانند بتن مگر برقرار می‌کنند. استفاده از لاشه سنگ بیشتر در مناطق نیمه‌خشک که خطر رطوبت کمتر است، توصیه می‌شود.

یکی از تمایزهای کلیدی در مصالح، اندازه آن‌هاست. سنگ‌های مورد استفاده در بلوکاژ به طور مشخص بزرگتر از سنگ‌های به کار رفته در سیستم درناژ هستند. همچنین، یک نکته اجرایی مهم در زمان تهیه مصالح وجود دارد: به دلیل نحوه چیدمان و فضاهای خالی ایجاد شده، حجم واقعی مصالح مورد نیاز بیشتر از حجم تئوریک محاسبه شده بر اساس نقشه‌ها خواهد بود. به طور استاندارد، توصیه می‌شود حجم قلوه سنگ به میزان ۱۵٪ و حجم لاشه سنگ به میزان ۲۰٪ بیشتر از مقدار محاسبه شده، تهیه و به کارگاه حمل گردد.

۱.۳. راهنمای گام به گام اجرا

اجرای صحیح بلوکاژ شامل مراحل دقیق و مهندسی شده‌ای است که هر یک در کارایی نهایی سیستم نقش حیاتی دارند.

مرحله اول: آماده‌سازی و تراکم بستر (Subgrade Preparation)

این مرحله، اولین و یکی از مهم‌ترین گام‌ها در فرآیند کفسازی محسوب می‌شود. خاک بستر باید به طور کامل و با استفاده از تجهیزات مکانیکی مانند کمپکتورهای صفحه‌ای (برای فضاهای باز) یا کمپکتورهای قورباغه‌ای (برای فضاهای محدود) متراکم شود. اهداف اصلی این کار عبارتند از: حذف ناهمواری‌ها، افزایش مقاومت و ظرفیت باربری خاک زیرین، و شناسایی نقاط ضعیف احتمالی که ممکن است در آینده دچار نشست شوند.

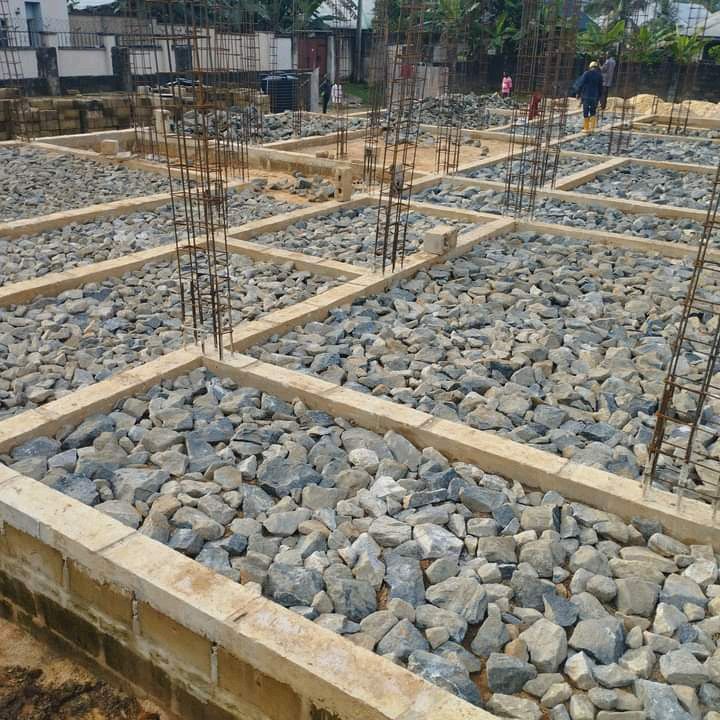

مرحله دوم: اجرای خشکه چینی (Laying the Hardcore)

در این مرحله، سنگ‌های درشت بر روی بستر متراکم شده قرار می‌گیرند. نکته فنی بسیار مهم در اینجاست که مصالح بلوکاژ باید به دقت چیده شوند و صرفاً در محل ریخته نمی‌شوند. این روش اجرا هدفمند است؛ چیدن سنگ‌ها توسط بنا و کارگر ماهر تضمین می‌کند که یک ساختار مهندسی شده با فضاهای خالی بزرگ و پیوسته ایجاد شود. اگر سنگ‌ها به صورت تصادفی ریخته شوند، ممکن است ذرات ریزتر فضاهای خالی را پر کرده و پل‌های مویرگی جدیدی ایجاد کنند که هدف اصلی بلوکاژ را نقض می‌کند. ضخامت این لایه معمولاً بین ۲۵ تا ۴۵ سانتی‌متر متغیر است و انتخاب آن مستقیماً به میزان رطوبت خاک منطقه بستگی دارد؛ در مناطق مرطوب‌تر، از ضخامت‌های بیشتر استفاده می‌شود.

مرحله سوم: پر کردن فضاهای خالی (Blinding Layer)

پس از چیدن لایه اصلی بلوکاژ، یک قشر نازک از مصالح ریزدانه‌تر مانند شن و ماسه درشت بر روی آن ریخته می‌شود. هدف از این لایه که به آن “Blinding” می‌گویند، پر کردن فضاهای خالی سطحی بین سنگ‌هاست. این کار از هدررفت ملات یا بتن لایه‌های بعدی به داخل حفره‌های بلوکاژ جلوگیری کرده و یک سطح نسبتاً هموار برای ادامه کار فراهم می‌کند.

مرحله چهارم: لایه‌های نهایی

برای ایجاد یک سطح کاملاً صاف و مستحکم جهت اجرای کفسازی نهایی، یک لایه بتن با عیار سیمان پایین، موسوم به “بتن مگر” (Lean Concrete)، به ضخامت حدود ۵ تا ۱۰ سانتی‌متر روی لایه بلوکاژ اجرا می‌گردد. در مناطقی که با رطوبت بسیار بالا یا سطح آب زیرزمینی نزدیک به سطح مواجه هستند، ممکن است اجرای یک لایه عایق رطوبتی مانند قیرگونی یا ایزوگام نیز بر روی بلوکاژ یا بتن مگر ضروری باشد.

۱.۴. کاربردها و نقش سازه‌ای

بلوکاژ فراتر از یک لایه پرکننده ساده عمل می‌کند و نقش‌های متعددی در سازه ایفا می‌نماید:

• کاربرد اصلی: کاربرد اصلی آن در کفسازی طبقات همکف و کلیه سطوحی است که در تماس مستقیم با زمین قرار دارند. همچنین برای پر کردن فضاهای خالی به وجود آمده بین فونداسیون‌های نواری یا منفرد به کار می‌رود.
• نقش‌های ثانویه: این لایه به توزیع یکنواخت بارهای وارده از کف بر روی خاک زیرین کمک کرده و از ایجاد تنش‌های متمرکز و نشست‌های نامتقارن جلوگیری می‌کند. علاوه بر این، به عنوان یک مانع فیزیکی، از رشد گیاهان و علف‌های هرز در زیر کف ساختمان ممانعت به عمل می‌آورد.
• کاربرد در راه‌سازی: از اصول بلوکاژ در زیرسازی پیاده‌روها و مسیرهای دسترسی نیز استفاده می‌شود.

درک این نکته ضروری است که بلوکاژ یک سیستم مهندسی غیرفعال (Passive) برای مدیریت رطوبت است. این سیستم بدون نیاز به انرژی یا نگهداری، به طور دائم و ایستا از سازه محافظت می‌کند. این ویژگی آن را به یک راهکار پایدار و اقتصادی در بلندمدت تبدیل می‌کند و اهمیت اجرای صحیح و بدون نقص آن را دوچندان می‌سازد، زیرا اصلاح یا تعمیر آن پس از تکمیل ساخت، تقریباً غیرممکن و بسیار پرهزینه است.

بخش ۲: تحلیل جامع درناژ (Drainage)

۲.۱. تعریف و هدف اصلی: جمع‌آوری و هدایت آب (Water Conveyance)

درناژ، که معادل فارسی آن “زهکشی” است، به فرآیند مهندسی شده برای جمع‌آوری، کنترل و هدایت آب‌های اضافی (اعم از آب‌های سطحی ناشی از بارندگی یا آب‌های زیرزمینی) به دور از اجزای حساس سازه مانند فونداسیون و دیوارهای حائل اطلاق می‌شود.

هدف فیزیکی درناژ، جلوگیری از تجمع آب در مجاورت سازه است. این تجمع آب می‌تواند منجر به افزایش “فشار هیدرواستاتیک” بر روی دیوارها، اشباع شدن خاک اطراف فونداسیون و کاهش شدید ظرفیت باربری آن شود. این شرایط در نهایت می‌تواند به نشست‌های نامتقارن، ترک‌خوردگی و حتی تخریب سازه منجر گردد. برخلاف بلوکاژ که یک مانع است، درناژ یک سیستم انتقال است که آب را  از بالا به پایین یا از اطراف سازه به سمت یک نقطه تخلیه امن (مانند چاه جاذب، سفره‌های آب زیرزمینی یا شبکه فاضلاب شهری) هدایت می‌کند.

۲.۲. مصالح و اجزای سیستم

سیستم درناژ از اجزای مختلفی تشکیل شده است که در کنار هم یک مسیر با نفوذپذیری بالا برای آب ایجاد می‌کنند.

• مصالح دانه‌ای (Aggregate): در سیستم درناژ نیز از قلوه سنگ یا لاشه سنگ استفاده می‌شود، اما با یک تفاوت کلیدی: دانه‌بندی این مصالح به طور مشخص کوچکتر از مصالح بلوکاژ است. هدف در اینجا ایجاد یک محیط متخلخل (Permeable) است که آب بتواند به راحتی از میان آن عبور کند، نه ایجاد حفره‌های بزرگ برای قطع مسیر مویینگی.
• اجزای سیستم‌های مدرن:
  • لوله‌های مشبک (Perforated Pipes): لوله‌هایی از جنس PVC یا پلی‌اتیلن که دارای سوراخ‌هایی در سطح خود هستند. این لوله‌ها در پایین‌ترین نقطه کانال زهکش قرار گرفته و آب جمع‌آوری شده توسط مصالح دانه‌ای را به سرعت دریافت و به نقطه تخلیه منتقل می‌کنند.
  • ژئوتکستایل (Geotextile): این ماده که به شکل پارچه‌هایی از جنس پلی‌پروپیلن تولید می‌شود، نقشی حیاتی در دوام و کارایی بلندمدت سیستم‌های درناژ مدرن دارد. ژئوتکستایل دور مصالح دانه‌ای یا لوله‌های مشبک پیچیده می‌شود و به عنوان یک فیلتر عمل می‌کند؛ یعنی به آب اجازه عبور می‌دهد اما از ورود ذرات ریز خاک به داخل سیستم زهکش جلوگیری می‌کند. این عمل مانع از مسدود شدن (Clogging) سیستم در طول زمان و از کار افتادن آن می‌شود.

۲.۳. انواع سیستم‌های درناژ و روش‌های اجرا

سیستم‌های درناژ را می‌توان به دو دسته کلی سنتی و مدرن تقسیم کرد.

درناژ سنتی (زهکش سنگی)

در این روش که ساده‌ترین شکل زهکشی است، پشت دیوار حائل یا اطراف فونداسیون، کانالی حفر شده و با مصالح دانه‌ای (قلوه سنگ یا لاشه سنگ) پر می‌شود. برخلاف بلوکاژ، مصالح درناژ به صورت ریختنی در محل اجرا می‌شوند و نیازی به چیدمان دقیق ندارند. این روش می‌تواند آب را از سازه دور کند اما در بلندمدت به دلیل عدم وجود فیلتر، در معرض خطر مسدود شدن قرار دارد.

درناژ مدرن (سیستم‌های مهندسی شده)

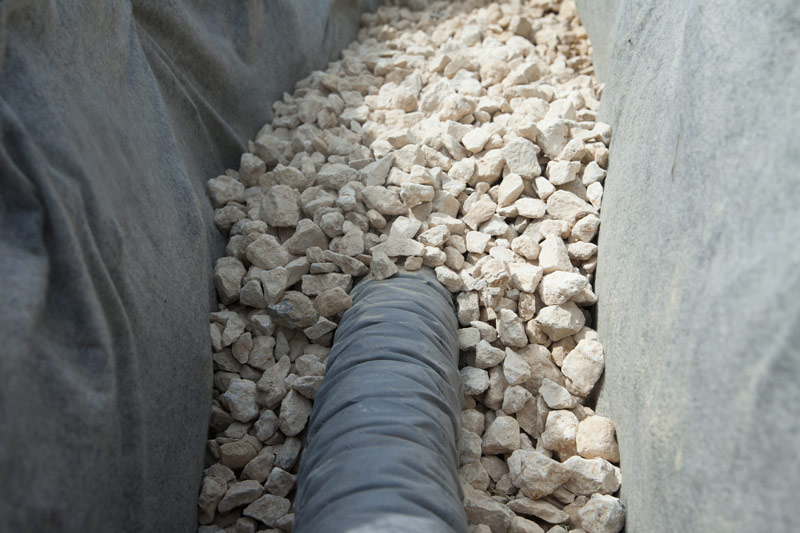

این سیستم‌ها که به “زهکش فرانسوی” (French Drain) نیز معروف هستند، از تمام اجزای مدرن برای تضمین کارایی و دوام استفاده می‌کنند. مراحل اجرای یک سیستم کامل به شرح زیر است:

1. حفر کانال با شیب مناسب به سمت نقطه تخلیه.
2. پوشاندن کف و دیواره‌های کانال با یک لایه ژئوتکستایل.
3. ریختن یک لایه از مصالح دانه‌ای در کف کانال.
4. نصب لوله مشبک بر روی لایه اولیه مصالح.
5. پر کردن باقی‌مانده کانال با مصالح دانه‌ای.
6. پوشاندن روی مصالح با لبه‌های باقی‌مانده ژئوتکستایل و سپس پر کردن با خاک سطحی.

علاوه بر این، برای زهکشی محوطه‌های بزرگ می‌توان از شبکه‌های پیچیده‌تری مانند سیستم‌های شبکه‌ای، بادبزنی یا جناقی استفاده کرد که آب را از نقاط مختلف جمع‌آوری و به یک خط انتقال اصلی هدایت می‌کنند.

تکامل سیستم درناژ از یک زهکش سنگی ساده به یک سیستم مهندسی شده با ژئوتکستایل، نشان‌دهنده درک عمیق‌تر از “حالت‌های شکست” (Failure Modes) این سیستم‌ها است. زهکش‌های سنتی به دلیل نفوذ تدریجی ذرات ریز خاک و مسدود شدن، کارایی خود را از دست می‌دادند. معرفی ژئوتکستایل به عنوان یک فیلتر، مستقیماً این نقطه ضعف اساسی را برطرف کرده و دوام و قابلیت اطمینان سیستم را به شدت افزایش داده است.

ماهیت سیستم درناژ، فعال (Active) است. برخلاف بلوکاژ که یک مانع ایستا است، سیستم درناژ به طور پویا آب را جمع‌آوری، کنترل و “منتقل” می‌کند. این ماهیت پویا ایجاب می‌کند که سیستم برای یک دبی (حجم آب در واحد زمان) مشخص طراحی شود و نیازمند شیب‌بندی دقیق و یک نقطه خروجی کارآمد باشد.

بخش ۳: تحلیل مقایسه‌ای دقیق: بلوکاژ در برابر درناژ

برای پاسخ مستقیم به پرسش اصلی، تفاوت‌های بنیادین میان بلوکاژ و درناژ را می‌توان در چند حوزه کلیدی طبقه‌بندی کرد.

۳.۱. تفاوت در هدف و عملکرد

• بلوکاژ: یک مانع (Barrier) است. هدف آن متوقف کردن حرکت آب و جلوگیری از صعود مویرگی آن است.
• درناژ: یک مسیر انتقال (Conveyance) است. هدف آن فراهم کردن یک مسیر با مقاومت کم برای جمع‌آوری و هدایت آب به دور از سازه است.

۳.۲. تفاوت در جهت کنترل آب

• بلوکاژ: برای کنترل رطوبتی که از پایین به بالا (Bottom-up) حرکت می‌کند، طراحی شده است.
• درناژ: برای کنترل آبی که از بالا به پایین (Top-down) (مانند بارندگی) یا از جوانب به سمت سازه جریان دارد، به کار می‌رود.

۳.۳. تفاوت در محل اجرا

• بلوکاژ: محل اجرای آن منحصراً در کفسازی طبقه همکف و برای پر کردن فضای بین پی‌ها است.
• درناژ: محل اجرای آن عمدتاً در امتداد المان‌های عمودی مانند پشت دیوارهای حائل، دیوارهای زیرزمین و اطراف فونداسیون‌ها است.

۳.۴. تفاوت در مصالح و اجرا

• اندازه سنگ: بلوکاژ از سنگ‌های بزرگتر برای ایجاد حفره‌های بزرگ استفاده می‌کند، در حالی که درناژ از سنگ‌های کوچکتر برای ایجاد یک محیط متخلخل بهره می‌برد.
• روش اجرا: مصالح بلوکاژ به دقت چیده می‌شوند تا ساختاری مهندسی شده ایجاد کنند. مصالح درناژ به سادگی ریخته می‌شوند تا فضا را پر کنند.

۳.۵. جدول مقایسه‌ای جامع

جدول زیر خلاصه‌ای از تفاوت‌های کلیدی بین این دو سیستم را به صورت یکپارچه ارائه می‌دهد:

ویژگی	بلوکاژ	درناژ
هدف اصلی	ایجاد سد مویرگی، جلوگیری از نفوذ رطوبت	جمع‌آوری و هدایت آب‌های اضافی
جهت کنترل آب	از پایین به بالا (Bottom-up)	از بالا به پایین و جوانب (Top-down)
محل اصلی اجرا	زیر کفسازی طبقه همکف، بین فونداسیون‌ها	پشت دیوارهای حائل، اطراف فونداسیون
اندازه مصالح	قلوه سنگ یا لاشه سنگ درشت	قلوه سنگ یا لاشه سنگ ریزتر
روش اجرا	چیدنی (Placed) – توسط بنا و کارگر	ریختنی (Poured) – توسط کارگر
ماهیت سیستم	ایستا و غیرفعال (Passive Barrier)	پویا و فعال (Active Conveyance)
لایه‌های همراه	خاک متراکم، شن و ماسه، بتن مگر، عایق	خاک، ژئوتکستایل، لوله مشبک

بخش ۴: هم‌افزایی و طراحی یکپارچه

اگرچه بلوکاژ و درناژ دو سیستم متمایز هستند، اما در بسیاری از پروژه‌های پیچیده، به صورت مکمل و در یک رابطه هم‌افزایانه عمل می‌کنند.

۴.۱. سناریوهای نیازمند هر دو سیستم

در ساختمان‌هایی که دارای زیرزمین هستند و در مناطقی با سطح آب زیرزمینی بالا یا خاک با نفوذپذیری کم ساخته می‌شوند، استفاده از هر دو سیستم ضروری است. در چنین سناریویی، سیستم درناژ در اطراف دیوارهای زیرزمین اجرا می‌شود تا فشار هیدرواستاتیک را کاهش داده و از نفوذ آب به دیوارها جلوگیری کند. همزمان، سیستم بلوکاژ در زیر کفسازی زیرزمین اجرا می‌شود تا از صعود رطوبت از خاک به داخل کف ممانعت به عمل آورد.

۴.۲. تعامل سیستم‌ها

این دو سیستم می‌توانند عملکرد یکدیگر را تقویت کنند. یک سیستم درناژ محیطی کارآمد، با جمع‌آوری و تخلیه آب‌های زیرزمینی، سطح ایستابی آب در اطراف سازه را پایین می‌آورد. این امر به نوبه خود، فشار و میزان رطوبت کلی در خاک زیر کف را کاهش می‌دهد و در نتیجه، “بار رطوبتی” که سیستم بلوکاژ باید با آن مقابله کند را به طور چشمگیری کم می‌کند. در واقع، درناژ محیط را برای عملکرد بهینه بلوکاژ آماده می‌سازد. درک این تعامل برای طراحی یک سیستم مدیریت رطوبت جامع، مقاوم و با ضریب اطمینان بالا ضروری است.

۴.۳. جایگاه در اسناد فنی و قراردادها

اهمیت و استاندارد بودن این دو عملیات به حدی است که در اسناد فنی و رسمی ساختمان‌سازی ایران، جایگاه مشخصی دارند. در اسنادی مانند “نشریه شماره ۵۵” (مشخصات فنی عمومی کارهای ساختمانی) و “فهرست بها”، ردیف‌های مجزایی برای تعریف الزامات اجرایی، مشخصات مصالح و برآورد هزینه بلوکاژ و درناژ وجود دارد. این موضوع نشان می‌دهد که این فرآیندها بخش‌های استاندارد و جدایی‌ناپذیر از پروژه‌های عمرانی محسوب می‌شوند.

نتیجه‌گیری: جمع‌بندی و توصیه‌های کلیدی

درک تفاوت بنیادین میان بلوکاژ و درناژ برای طراحی و اجرای سازه‌های پایدار و بادوام حیاتی است. این تفاوت را می‌توان در یک جمله خلاصه کرد: بلوکاژ یک مانع ایستا برای رطوبت صعودی است، در حالی که درناژ یک کانال پویا برای آب جاری است. بلوکاژ از طریق قطع مسیرهای مویرگی از نفوذ رطوبت از پایین به بالا جلوگیری می‌کند و در کفسازی‌ها به کار می‌رود. در مقابل، درناژ با جمع‌آوری و هدایت آب‌های سطحی و زیرزمینی از بالا به پایین، از تجمع آب و فشار آن بر روی فونداسیون و دیوارها ممانعت می‌کند.

به مهندسان و مجریان پروژه‌های ساختمانی توصیه می‌شود که پیش از انتخاب و طراحی سیستم مدیریت رطوبت، ارزیابی دقیقی از شرایط سایت، شامل نوع خاک، سطح آب زیرزمینی، میزان بارندگی و توپوگرافی منطقه به عمل آورند. انتخاب صحیح سیستم یا ترکیبی از این دو سیستم و اجرای اصولی آن‌ها، یک سرمایه‌گذاری اولیه هوشمندانه است که از هزینه‌های گزاف تعمیر و بازسازی ناشی از آسیب‌های رطوبتی در آینده جلوگیری کرده و ضامن عمر طولانی، ایمنی و سلامت سازه خواهد بود.
