در هر ساختمانی، ایجاد بازشو برای دربها و پنجرهها امری اجتنابناپذیر است. اما آیا تا به حال فکر کردهاید که دیوار و آجرهای بالای این فضاهای خالی چگونه وزن خود را تحمل میکنند و فرو نمیریزند؟ پاسخ در یک عنصر سازهای کوچک اما بسیار حیاتی نهفته است: نعل درگاه (Lintel).

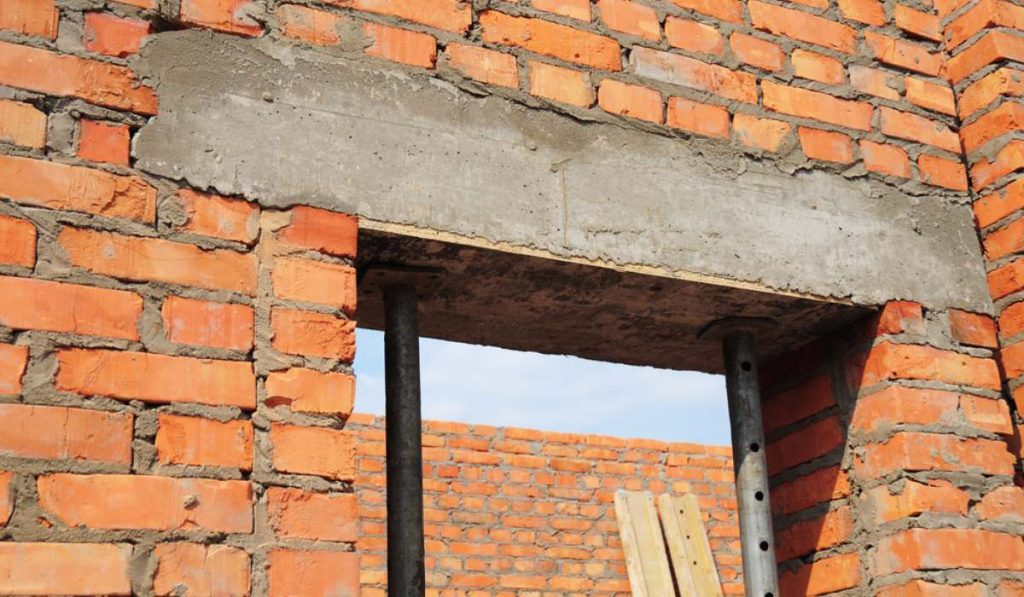

نعل درگاه، آن پل کوچک و مستحکمی است که به صورت افقی بر بالای بازشوها قرار میگیرد و وظیفه دارد بار دیوارهای فوقانی را به ستونها یا دیوارهای طرفین منتقل کند. اجرای نادرست یا نادیده گرفتن این جزء مهم، میتواند منجر به ترکهای خطرناک و حتی فروریختن دیوار شود. این مقاله یک راهنمای کامل برای شناخت، اجرا و نظارت بر این عنصر کلیدی است.
نعل درگاه چیست و چرا یک عنصر حیاتی است؟
نعل درگاه یک تیر افقی است که بر روی بازشوهایی مانند درب و پنجره در دیوارهای آجری یا بلوکی نصب میشود. وظیفه اصلی و حیاتی این عضو، تحمل وزن دیواری است که مستقیماً روی آن قرار دارد (که به آن بار مثلثی نیز میگویند) و انتقال این بار به دیوارهای دو طرف بازشو است.
به زبان ساده، نعل درگاه مانع از فروریختن دیوار به داخل فضای خالی درب یا پنجره میشود و یکپارچگی و ایمنی دیوار را تضمین میکند.
کاربرد نعل درگاه (کجا استفاده میشود؟)
نعل درگاه در هر جایی از ساختمان که یک بازشو در دیوار غیرسازهای یا سازهای ایجاد شود، کاربرد دارد:
- بالای تمامی دربها (ورودی، اتاقها، سرویسها)
- بالای تمامی پنجرهها
- بالای بازشوهای بزرگ در دیوارها (مانند ورودی اپن آشپزخانه)
- بالای بازشوهای تأسیساتی که در دیوارها تعبیه میشوند.
انواع نعل درگاه
نعل درگاهها بر اساس مصالح و روش ساخت به چند دسته اصلی تقسیم میشوند:
- نعل درگاه بتنی: رایجترین نوع در ساختمانسازی امروز است. این نوع میتواند به دو صورت اجرا شود:
- بتنی درجا (Cast-in-Place): در همان محل بازشو، قالببندی، آرماتوربندی و بتنریزی میشود.
- بتنی پیشساخته (Precast): از قبل در کارگاه ساخته شده و در زمان اجرا، با جرثقیل در محل نصب میشود که سرعت کار را بالا میبرد.
- نعل درگاه فلزی (تیرآهن یا نبشی): معمولاً از دو پروفیل نبشی که با یک ورق یا میلگرد به هم متصل شدهاند، ساخته میشود. این نوع برای بازشوهای عریضتر یا زمانی که نیاز به سرعت بالایی در اجرا باشد، مناسب است.
- نعل درگاه آجری مسلح: یک روش سنتیتر که در آن با استفاده از آجرهای مرغوب و میلگردهای فولادی، یک تیر آجری مقاوم ایجاد میشود. امروزه بیشتر در نماهای آجری و کارهای مرمتی کاربرد دارد.
ضوابط و نکات کلیدی اجرایی
اجرای صحیح نعل درگاه نیازمند رعایت ضوابط فنی دقیقی است که نادیده گرفتن آنها خطرناک است.
۱. طول تکیهگاه (مهمترین نکته)
این حیاتیترین ضابطه در اجرای نعل درگاه است. نعل درگاه باید از هر طرف به اندازه کافی روی دیوارهای کناری خود بنشیند (نشیمن داشته باشد) تا بتواند بار را به درستی منتقل کند.
- حداقل طول تکیهگاه: طبق ضوابط، طول نشیمن نعل درگاه از هر طرف باید حداقل ۲۵ سانتیمتر باشد. این مقدار به هیچ عنوان نباید کمتر شود. برای بازشوهای بزرگتر، این مقدار بر اساس محاسبات سازهای افزایش مییابد.
۲. ابعاد نعل درگاه
- عرض: عرض نعل درگاه باید دقیقاً برابر با عرض دیوار باشد. (مثلاً برای دیوار ۲۰ سانتی، عرض نعل درگاه نیز ۲۰ سانت است).
- ارتفاع (ضخامت): ارتفاع نعل درگاه به طول بازشو و میزان بار بالای آن بستگی دارد و باید توسط مهندس محاسب تعیین شود. یک قانون سرانگشتی میگوید ارتفاع آن نباید از ۱۰/۱ دهانه کمتر باشد.
۳. اجرای نعل درگاه بتنی
- قالببندی: قالب چوبی یا فلزی باید کاملاً محکم، تراز و بدون درز باشد تا شیره بتن از آن خارج نشود.
- آرماتوربندی: میلگردهای طولی و خاموتها باید دقیقاً مطابق نقشههای سازه و با رعایت کاور بتن (فاصله میلگرد از قالب) اجرا شوند.
- بتنریزی: بتن باید با عیار سیمان مناسب تهیه و به خوبی ویبره شود تا هیچ فضای خالی در آن باقی نماند.
۴. عملآوری (کیورینگ)
پس از بتنریزی، نعل درگاه بتنی باید حداقل به مدت ۳ تا ۷ روز مرطوب نگه داشته شود تا به مقاومت نهایی خود برسد.
چکلیست نظارتی برای مهندسان
یک مهندس ناظر باید موارد زیر را در حین اجرا به دقت کنترل کند:
- کنترل نقشهها: قبل از اجرا، ابعاد، طول تکیهگاه و جزئیات آرماتوربندی را با نقشههای سازه مطابقت دهید.
- کنترل طول تکیهگاه: با استفاده از متر، اطمینان حاصل کنید که از هر طرف حداقل ۲۵ سانتیمتر نشیمن روی دیوار وجود دارد. این مورد مهمترین وظیفه ناظر است.
- کنترل آرماتوربندی: قبل از بتنریزی، قطر، تعداد و فاصله میلگردها و خاموتها را بررسی کنید.
- کنترل تراز بودن: سطح زیرین و رویی قالب نعل درگاه باید کاملاً تراز باشد.
- نظارت بر بتنریزی: از کیفیت بتن و ویبره زدن صحیح آن اطمینان حاصل کنید.
- کنترل زمان قالببرداری: قالبها نباید زودتر از زمان مقرر (معمولاً پس از رسیدن بتن به مقاومت کافی) باز شوند.
- نظارت بر عملآوری: مطمئن شوید که فرآیند مرطوب نگه داشتن بتن به درستی انجام میشود.
جمعبندی
نعل درگاه شاید در نگاه اول یک جزء کوچک و ساده به نظر برسد، اما در واقع یک عنصر سازهای حیاتی برای حفظ پایداری و ایمنی دیوارهاست. این “پل پنهان” وظیفه سنگینی را بر دوش میکشد. به یاد داشته باشید که یک اشتباه کوچک در اجرای آن، به خصوص در رعایت نکردن طول تکیهگاه، میتواند به قیمت ایجاد ترکهای بزرگ و بروز خطرات جدی برای ساکنین تمام شود. بنابراین، اجرای دقیق و نظارت وسواسگونه بر این بخش، یک سرمایهگذاری برای دوام و ایمنی کل ساختمان است.
