مقدمه: پیچیدگی پنهان در یک خم ساده
خمکاری میلگرد فولادی در سازههای بتن مسلح، در نگاه اول، یک فرآیند ساده کارگاهی برای شکلدهی به آرماتورها به نظر میرسد. با این حال، این عملیات مکانیکی یکی از حیاتیترین و حساسترین مراحل در اجرای سازههای بتنی است که یکپارچگی، ایمنی و دوام بلندمدت سازه به اجرای صحیح و منطبق بر اصول مهندسی آن بستگی دارد. محدودیتهایی که در آییننامههای طراحی، مانند مبحث نهم مقررات ملی ساختمان ایران و استاندارد ACI 318 آمریکا، برای حداقل قطر خم میلگردها تعیین شده، قوانینی قراردادی یا محافظهکارانه نیستند؛ بلکه این ضوابط برآمده از درک عمیق پدیدههای پیچیده در سه حوزه علم مواد، مکانیک سازه و مهندسی زلزله هستند. هرگونه تخطی از این الزامات، میتواند منجر به فعال شدن یکی از سه حالت گسیختگی فاجعهبار شود: شکست ترد فولاد، لهیدگی و خردشدگی بتن، یا از بین رفتن کامل مهار آرماتور.
نقش میلگردهای خمشده در یک سازه بتنی بسیار فراتر از ایجاد یک اسکلت هندسی است. این خمها وظایف عملکردی حیاتی را بر عهده دارند که عبارتند از:
- ایجاد مسیر بار و شکلدهی هندسی: خمکاری به میلگردها اجازه میدهد تا اسکلت سهبعدی المانهای سازهای مانند تیرها، ستونها و فونداسیونها را تشکیل دهند و مسیر انتقال بار را در سازه به درستی تعریف کنند.
- مهار و انتقال نیرو: در نقاطی که طول مستقیم کافی برای انتقال نیروی کششی از فولاد به بتن از طریق پیوستگی وجود ندارد (مانند انتهای تیرها یا محل اتصال تیر به ستون)، استفاده از قلابهای استاندارد، یک راهکار مهندسی کارآمد برای مهار کامل آرماتور و توسعه مقاومت نهایی آن است.
- مقاومت در برابر برش و پیچش: آرماتورهای عرضی، که به شکل خاموت (Stirrup) و تنگ (Tie) خم میشوند، وظیفه اصلی مقاومت در برابر نیروهای برشی و پیچشی را بر عهده دارند و از گسیختگی ناگهانی و ترد بتن جلوگیری میکنند.
- محصورکنندگی و شکلپذیری لرزهای: در ستونها و المانهای مرزی دیوارهای برشی، خاموتها با محصور کردن هسته بتنی، مقاومت فشاری و شکلپذیری بتن را به شدت افزایش میدهند. این پدیده، سنگ بنای طراحی لرزهای سازههای بتنی مدرن است.
این گزارش با طرح این پرسش محوری که “چرا حداقل قطر داخلی خم یک پارامتر غیرقابل اغماض و الزامآور در آییننامههاست؟”، به تحلیل جامع پیامدهای زنجیرهای نقض این ضابطه از منظر علم مواد، مکانیک سازه و عملکرد لرزهای میپردازد. در این راستا، ابتدا پدیدههای فیزیکی در مقیاس خرد که در هنگام خمکاری درون فولاد رخ میدهد، تشریح خواهد شد. سپس، اندرکنش پیچیده بین میلگرد خمشده و بتن پیرامون آن و مفهوم تنش تکیهگاهی به عنوان عامل کنترلکننده، مورد بررسی قرار میگیرد. در ادامه، این اصول بنیادی به الزامات عددی و مشخص آییننامهها پیوند داده شده و در نهایت، نقش حیاتی این جزئیات اجرایی در تأمین ایمنی لرزهای سازهها و ویژگیهای تجهیزات استاندارد برای دستیابی به این اهداف، تبیین خواهد شد.
بخش ۱: فیزیک خمکاری فولاد؛ یک پژوهش در سطح مصالح
برای درک عمیق دلایل وجود محدودیتهای آییننامهای، ابتدا باید به این پرسش پاسخ داد که در سطح میکروسکوپی، چه اتفاقی برای یک میلگرد فولادی هنگام خم شدن رخ میدهد. این بخش به تشریح پدیدههای فیزیکی میپردازد که توضیح میدهد چرا یک خم با شعاع بسیار کم (خم تیز)، خواص مکانیکی میلگرد را به صورت بنیادین و برگشتناپذیر تخریب کرده و آن را برای تحمل بارهای طراحی، به ویژه بارهای دینامیکی ناشی از زلزله، نامناسب میسازد.
۱.۱. تنش، کرنش و تغییر شکل پلاستیک
بر اساس تئوری کلاسیک تیرها، هنگامی که یک مقطع مانند میلگرد خم میشود، یک گرادیان تنش در عرض مقطع آن ایجاد میگردد. الیاف بیرونی قوس خم، تحت کشش قرار گرفته و طویل میشوند، در حالی که الیاف داخلی تحت فشار قرار گرفته و فشرده میشوند. در این میان، محوری به نام “تار خنثی” وجود دارد که در آن طول الیاف تغییر نکرده و کرنش صفر است.
کرنشهایی که در فرآیند خمکاری به میلگرد تحمیل میشود، بسیار فراتر از محدوده الاستیک فولاد است. این بدان معناست که میلگرد پس از حذف نیرو، به حالت اولیه خود باز نمیگردد و دچار تغییر شکل دائمی یا “پلاستیک” میشود. این فرآیند که به آن “کار سرد” (Cold Working) یا “کرنشسختی” (Strain Hardening) گفته میشود، ساختار کریستالی فولاد را تغییر میدهد. اگرچه این پدیده ممکن است منجر به افزایش جزئی در مقاومت تسلیم و مقاومت نهایی فولاد شود، اما این افزایش مقاومت به قیمت از دست رفتن یکی از حیاتیترین ویژگیهای فولاد برای طراحی لرزهای، یعنی “شکلپذیری” (Ductility)، تمام میشود.
نوع و گرید فولاد نقش تعیینکنندهای در قابلیت خمپذیری آن دارد. فولادهای با درصد کربن بالاتر (مانند میلگردهای گرید A3 یا S400) ذاتاً سختی بیشتر و شکلپذیری کمتری نسبت به فولادهای نرمتر (مانند گرید A2 یا S300) دارند. به همین دلیل، این فولادها در برابر خمکاری حساستر بوده و برای جلوگیری از شکست، به قطرهای خم بزرگتری نیاز دارند.
۱.۲. آستانه گسیختگی: پیامدهای قطر خم ناکافی
هنگامی که قطر خم از حداقل مقدار مجاز کمتر باشد، مجموعهای از پدیدههای مخرب در فولاد آغاز میشود که آن را در آستانه شکست قرار میدهد.
- تمرکز کرنش: یک شعاع خم کوچک، الیاف کششی بیرونی را مجبور میکند تا در طول بسیار کوتاهی، به میزان بسیار زیادی طویل شوند. این پدیده که “تمرکز کرنش” نامیده میشود، ریشه اصلی آسیبهای وارده به میلگرد است. کرنش در این ناحیه به شدت افزایش یافته و از ظرفیت تغییر شکل پلاستیک یکنواخت ماده فراتر میرود.
- ترکهای میکروسکوپی و شکست ترد: کرنش بیش از حد در سطح کششی خم، منجر به ایجاد و رشد ترکهای بسیار ریز یا “میکروترک” (Micro-cracking) میشود. این ترکها به عنوان نقاط تمرکز تنش عمل کرده و محلی برای شروع یک شکست بزرگتر را فراهم میکنند. تحت بارهای دینامیکی و چرخهای مانند زلزله، این ترکها به سرعت رشد کرده و میتوانند منجر به گسیختگی ناگهانی و “ترد” (Brittle) میلگرد شوند، بدون آنکه تغییر شکل قابل توجهی (که نشانه هشداردهنده خرابی است) از خود نشان دهد.
- ارزیابی کمی آسیب: تحقیقات آزمایشگاهی به وضوح نشاندهنده افت فاجعهبار شکلپذیری در اثر خمکاری با شعاع کم است. به عنوان مثال، نتایج یک مطالعه نشان داد که خم کردن یک میلگرد شماره ۶ (با قطر تقریبی ۱۹ میلیمتر) با شعاع تیز (قطر خم معادل ۴ برابر قطر میلگرد به جای مقدار استاندارد ۸ برابر) میتواند ظرفیت ازدیاد طول نسبی (که معیاری مستقیم برای سنجش شکلپذیری است) را تا ۵۷ درصد کاهش دهد. حتی یک چرخه خم و باز کردن خم مطابق با ضوابط استاندارد نیز میتواند این ظرفیت را بین ۲۰ تا ۲۳ درصد کاهش دهد. این فرآیند، یک ماده ذاتاً شکلپذیر را که برای جذب و استهلاک انرژی طراحی شده، به یک ماده ترد و مستعد شکست ناگهانی تبدیل میکند.
یک نکته بسیار مهم که اغلب نادیده گرفته میشود، ماهیت فریبنده پدیده کرنشسختی است. اگرچه خمکاری (کار سرد) مقاومت تسلیم فولاد را افزایش میدهد ، اما این یک مزیت خطرناک در طراحی لرزهای است. هدف اصلی در طراحی لرزهای، تنها تأمین مقاومت نیست، بلکه دستیابی به یک رفتار شکلپذیر و قابل پیشبینی است. از دست رفتن شکلپذیری، پیامدی بسیار حیاتیتر و خطرناکتر از افزایش جزئی مقاومت است. بنابراین، میتوان نتیجه گرفت که آییننامهها نه تنها برای جلوگیری از شکستن میلگرد در حین عملیات خمکاری، بلکه برای حفظ “رفتار پس از تسلیم” و ظرفیت جذب انرژی فولاد در تمام طول عمر بهرهبرداری سازه تدوین شدهاند. این ضوابط، رفتار ماده را از حالت ترد و غیرقابل پیشبینی به حالت شکلپذیر و ایمن تغییر میدهند.
بخش ۲: همزیستی فولاد و بتن؛ نقش خم در فصل مشترک
پس از بررسی رفتار فولاد به تنهایی، لازم است تمرکز تحلیل از میلگرد به اندرکنش آن با بتن پیرامونش معطوف شود. این بخش استدلال میکند که در بسیاری از موارد، دلیل اصلی برای تعیین حداقل قطر خم، نه محافظت از فولاد، بلکه محافظت از بتن (که مادهای به مراتب ضعیفتر است) در برابر تنشهای ویرانگری است که توسط میلگرد خمشده به آن تحمیل میشود.
۲.۱. تنش تکیهگاهی: عامل محدودکننده اصلی
هنگامی که یک میلگرد دارای قلاب، تحت نیروی کششی قرار میگیرد، به بتن داخل قوس خم فشار وارد میکند تا از جای خود خارج نشود. این فشار، یک نیروی متمرکز و بسیار شدید است که به آن “تنش تکیهگاهی” (Bearing Stress) گفته میشود.
مکانیک حاکم بر این پدیده ساده است: تنش برابر است با نیرو تقسیم بر سطح. در این حالت، تنش تکیهگاهی (σ) برابر است با نیروی کششی طراحی در میلگرد (Fbt) تقسیم بر سطح تصویر شده خم. این سطح، متناسب با شعاع داخلی خم (r) و قطر میلگرد (ϕ) است. رابطه تقریبی این تنش به صورت زیر بیان میشود :
پیامد این رابطه بسیار حیاتی است: با کاهش شعاع خم (r)، تنش تکیهگاهی (σ) به شدت و به صورت غیرخطی افزایش مییابد. یک خم بسیار تیز، تمام نیروی کششی میلگرد را بر روی سطح بسیار کوچکی از بتن متمرکز میکند.
۲.۲. جلوگیری از گسیختگی موضعی: لهیدگی بتن و یکپارچگی مهار
بتن در برابر فشار مقاومت خوبی دارد، اما این مقاومت محدود است. تنشهای تکیهگاهی بسیار بالایی که توسط یک خم تیز ایجاد میشود، به راحتی میتواند از مقاومت فشاری بتن فراتر رفته و باعث خرد شدن و “لهیدگی” (Crushing) بتن در داخل قوس خم شود.
اگر هسته بتنی در این ناحیه له شود، قلاب دیگر تکیهگاهی برای تحمل نیرو نخواهد داشت. در نتیجه، میلگرد از داخل بتن بیرون کشیده شده و “گسیختگی مهار” (Anchorage Failure) رخ میدهد. این بدان معناست که میلگرد هرگز به مقاومت تسلیم طراحی خود (fy) نمیرسد و المان سازهای به گونهای رفتار میکند که گویی آن آرماتور هرگز وجود نداشته است. بنابراین، محدودیت قطر خم، یک اقدام مهندسی مستقیم برای جلوگیری از این حالت گسیختگی فاجعهبار است.
۲.۳. قلاب استاندارد و طول مهاری
یک قلاب استاندارد (مانند خم ۹۰ درجه یا ۱۸۰ درجه) یک سیستم مهندسی کارآمد برای دستیابی به مهار کامل آرماتور در یک فضای محدود است. هندسه کامل یک قلاب، که شامل حداقل قطر خم و طول مستقیم اضافی پس از خم (به عنوان مثال، طول مستقیم
12db برای قلاب ۹۰ درجه طبق مبحث نهم ) است، به صورت یک سیستم یکپارچه عمل میکند تا اطمینان حاصل شود که نیرو به طور ایمن و بدون له کردن بتن یا ایجاد کرنش بیش از حد در فولاد، به سازه منتقل میشود.
درک این نکته ضروری است که سیستم سازهای یک کامپوزیت از فولاد و بتن است و طراحی آن باید بر اساس اصل “ضعیفترین حلقه” انجام شود. اگرچه یک خم تیز میتواند به فولاد آسیب برساند، اما بتن در برابر تنشهای ناشی از خم بسیار آسیبپذیرتر است. مقاومت تسلیم فولاد ممکن است ۴۲۰ مگاپاسکال یا بیشتر باشد ، در حالی که مقاومت فشاری بتن معمولاً در محدوده ۲۵ تا ۴۰ مگاپاسکال است. با توجه به رابطه تنش تکیهگاهی، مشخص میشود که یک شعاع خم کوچک، تنشهایی بسیار فراتر از ظرفیت بتن ایجاد میکند. آییننامه بتن ایران (آبا) به صراحت هدف از این محدودیت را “جلوگیری از خرد شدن یا ترکیدن بتن در اثر فشارهای متمرکزی که در داخل خم ایجاد شده” عنوان میکند. بنابراین، حداقل قطر خم بیش از آنکه به نقطه شکست مطلق فولاد مربوط باشد، به مدیریت اندرکنش فولاد و بتن میپردازد. این ضابطه، اذعان به این واقعیت است که این دو ماده باید به عنوان یک واحد یکپارچه عمل کنند و طراحی باید محدودیتهای ضعیفترین عضو این مشارکت را در نظر بگیرد.
بخش ۳: رویه مدون؛ ترجمه اصول مهندسی به مقررات ساختمانی
پس از تشریح اصول نظری در بخشهای ۱ و ۲، این بخش به پیوند دادن این مبانی با قوانین عملی و الزامآوری میپردازد که مهندسان و پیمانکاران ملزم به رعایت آن هستند. در این بخش، الزامات مشخص آییننامههای معتبر ارائه شده و نشان داده میشود که این قوانین چگونه به طور مستقیم فیزیک و مکانیک حاکم بر رفتار خم را منعکس میکنند.
۳.۱. مروری بر آییننامه ACI 318 و مبحث نهم مقررات ملی ساختمان
آییننامه بتن آمریکا (ACI 318) و مبحث نهم مقررات ملی ساختمان ایران، به عنوان استانداردهای فنی و حقوقی، حداقل الزامات لازم برای تأمین ایمنی عمومی در سازههای بتنی را تدوین میکنند. این آییننامهها حاصل دههها تحقیق، تجربه آزمایشگاهی و بررسی عملکرد سازهها در شرایط واقعی، به ویژه پس از زلزلههای مخرب، هستند.
۳.۲. حداقل قطرهای داخلی خم آییننامهای
اطلاعات پراکنده در منابع مختلف را میتوان در قالب یک جدول جامع و مقایسهای خلاصه کرد که به عنوان یک مرجع کاربردی برای مهندسان عمل میکند و به طور مستقیم به پرسش اصلی در مورد مقادیر عددی مانند “۶ برابر قطر میلگرد” پاسخ میدهد.
جدول ۱: حداقل قطر داخلی خم میلگرد (بر حسب ضریبی از قطر میلگرد، db)
| نوع آرماتور | اندازه میلگرد (متریک / آمریکایی) | الزامات ACI 318-19 | الزامات مبحث نهم |
| آرماتورهای اصلی | #۱۰ تا #۲۵ (قطر ≤ ۲۵ mm) | 6db | 6db |
| #۲۹ تا #۳۶ (قطر ~۲۸ تا ۳۶ mm) | 8db | 8db | |
| #۴۳ تا #۵۷ (قطر > 36 mm) | 10db | 10db | |
| خاموتها و تنگها | #۱۰ تا #۱۶ (قطر ≤ ۱۶ mm) | 4db | 4db |
| #۱۹ تا #۲۵ (قطر > 16 mm) | 6db | 6db |
۳.۳. منطق پشت مقادیر آییننامهای
مقادیر 6db، 8db و 10db که در جدول فوق ارائه شدهاند، اعداد قراردادی نیستند. این مقادیر حاصل تحقیقات گسترده بوده و به گونهای محاسبه شدهاند که اطمینان حاصل شود هنگامی که یک میلگرد تا حد مقاومت تسلیم خود تحت تنش قرار میگیرد، دو شرط به طور همزمان ارضا شود:
- کرنش در الیاف کششی بیرونی خم، پایینتر از آستانه بحرانی باقی بماند که در آن، ایجاد میکروترکهای شدید و کاهش چشمگیر شکلپذیری رخ میدهد (موضوع بخش ۱).
- تنش تکیهگاهی وارد بر بتن، کمتر از مقاومت لهیدگی آن باقی بماند (موضوع بخش ۲).
دلیل افزایش قطر خم برای میلگردهای با قطر بزرگتر، دو جنبه دارد: اولاً، میلگردهای با قطر بزرگتر به طور کلی شکلپذیری کمتری دارند و مستعدتر به شکست هستند. ثانیاً، نیروی کششی کل (Fbt) در یک میلگرد بزرگتر بسیار بیشتر است و برای نگه داشتن تنش تکیهگاهی در محدوده مجاز، به سطح تماس بزرگتری (یعنی شعاع خم بزرگتر) نیاز است. قطر خم کوچکتر برای خاموتها مجاز شمرده میشود، زیرا این آرماتورها معمولاً قطر کمتری دارند و مهمتر از آن، توسط آرماتورهای طولی در گوشهها محصور شدهاند که این امر به توزیع بهتر تنش تکیهگاهی کمک میکند.
بخش ۴: ملاحظات طراحی لرزهای؛ اهمیت مرگ و زندگی جزئیات خمکاری
این بخش به طور مستقیم به نگرانی کاربر در مورد عملکرد لرزهای میپردازد و توضیح میدهد که در هنگام وقوع زلزله، جزئیات اجرایی صحیح خمها، به ویژه در خاموتها، تفاوت میان سازهای که با تغییر شکلهای زیاد پابرجا میماند و سازهای که به طور فاجعهباری فرو میریزد را رقم میزند.
۴.۱. شکلپذیری به عنوان سنگ بنای مقاومت لرزهای
سازهها در مناطق لرزهخیز به گونهای طراحی نمیشوند که در برابر یک زلزله شدید کاملاً الاستیک باقی بمانند؛ چنین رویکردی بسیار غیراقتصادی است. در عوض، سازهها به گونهای طراحی میشوند که مانند یک گیره کاغذ که چندین بار خم و راست میشود، رفتار کنند؛ یعنی به صورت کنترلشده وارد محدوده پلاستیک شده و با تغییر شکلهای بزرگ (رفتار شکلپذیر)، انرژی عظیم زلزله را مستهلک کنند تا از فروریزش ناگهانی و ترد جلوگیری شود. این رفتار شکلپذیر تقریباً به طور کامل توسط تسلیم شدن آرماتورهای فولادی تأمین میشود، زیرا بتن به تنهایی یک ماده ترد است. بنابراین، حفظ شکلپذیری فولاد، مهمترین عامل در تأمین ایمنی لرزهای سازه است و همانطور که در بخش ۱ نشان داده شد، خمهای تیز این شکلپذیری را از بین میبرند.
۴.۲. نقش حیاتی محصورکنندگی
تحت حرکات شدید و رفت و برگشتی زلزله، دو پدیده مخرب در ستونها رخ میدهد: پوشش بتنی (کاور) جدا شده و میریزد (Spalling) و آرماتورهای طولی که بلند و لاغر هستند، به سمت بیرون کمانش میکنند (Buckling). هر دوی این پدیدهها منجر به افت سریع مقاومت ستون میشوند.
وظیفه اصلی خاموتها در این شرایط، ایفای نقش یک کرست یا کمربند محکم برای هسته بتنی و آرماتورهای طولی است. این “محصورکنندگی” (Confinement) به طور چشمگیری مقاومت فشاری و شکلپذیری بتن هسته را افزایش داده و از کمانش آرماتورهای طولی جلوگیری میکند. این مکانیزم به ستون اجازه میدهد تا تغییر شکلهای بسیار بزرگی را بدون از دست دادن ظرفیت باربری خود تحمل کند.
۴.۳. برتری قلاب لرزهای ۱۳۵ درجه (چنگک)
یک خاموت تنها به اندازه نقطه اتصال دو انتهای آن قوی است. تحت بارهای چرخهای زلزله، یک قلاب ۹۰ درجه، به ویژه پس از ریختن پوشش بتنی، به راحتی باز میشود. به محض باز شدن خاموت، اثر محصورکنندگی از بین رفته و ستون تقریباً بلافاصله به صورت ترد و شکننده تخریب میشود.
قلاب لرزهای ۱۳۵ درجه با یک طول مستقیم اضافی حداقل به اندازه 6db (مطابق آییننامهها )، انتهای خود را به داخل هسته بتنی محصور شده، قلاب میکند. این قلاب به سادگی باز نمیشود و تضمین میکند که خاموت حتی تحت تغییر شکلهای بسیار شدید و واژگونی بار، به وظیفه محصورکنندگی خود ادامه دهد. الزام استفاده از قلابهای ۱۳۵ درجه در مناطق لرزهخیز، یک درس مستقیم است که از تحلیل فروریزش ساختمانها در زلزلههای گذشته آموخته شده است.
در واقع، جزئیات خمکاری آرماتورهای عرضی مانند یک “کلید” عمل میکند که رفتار کل سیستم سازه را از حالت شکلپذیر (ایمن) به حالت ترد (فاجعهبار) تغییر میدهد. این یک اثر غیرخطی و پرتگاهی است. فرآیند این تغییر رفتار به این صورت است که طراحی سازه بر اساس یک پاسخ شکلپذیر و با اتکا به محصورکنندگی خاموتها انجام شده است. اگر در اجرا به جای قلاب لرزهای ۱۳۵ درجه از قلاب ۹۰ درجه استفاده شود، در هنگام زلزله، پوشش بتنی میریزد و قلاب ۹۰ درجه که دیگر توسط بتن پیرامون خود مهار نشده، باز میشود. با باز شدن خاموت، محصورکنندگی از بین میرود، آرماتورهای طولی کمانش کرده و هسته بتنی خرد میشود. در این لحظه، ظرفیت باربری ستون به شدت افت کرده و کل ساختمان که برای رفتاری شکلپذیر طراحی شده بود، به صورت ترد و ناگهانی فرو میریزد. این جزئیات کوچک اجرایی، یعنی زاویه و قطر خم قلاب، به تنهایی میتواند کل فلسفه طراحی لرزهای سازه را بیاعتبار سازد.
بخش ۵: از نقشه تا اجرا؛ تجهیزات و رویههای بهینه خمکاری
این بخش با ارائه اطلاعات عملی و کاربردی در مورد تجهیزات و رویههای مورد نیاز برای دستیابی به خمهای منطبق با آییننامه در کارگاه ساختمانی، به پرسشهای نهایی کاربر پاسخ میدهد.

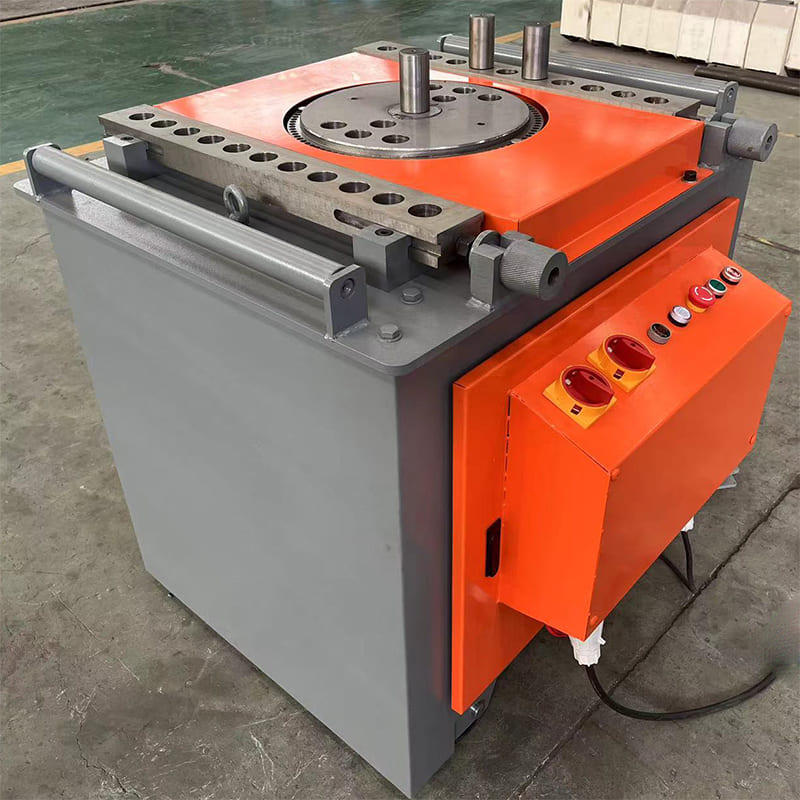

۵.۱. دستگاههای استاندارد خمکن میلگرد: ویژگیها و عملکرد
برای میلگردهایی با قطر بیشتر از ۱۲ میلیمتر، خمکاری دستی با ابزارهایی مانند “آچار F” فاقد دقت و یکنواختی لازم بوده و نباید برای اعضای سازهای اصلی مورد استفاده قرار گیرد. استفاده از دستگاههای خمکن مکانیکی (برقی یا هیدرولیک) برای کنترل کیفیت ضروری است.
قلب یک دستگاه خمکن استاندارد، پین مرکزی یا “فلکه خمکن” است که میلگرد حول آن خم میشود. قطر این پین به طور مستقیم قطر داخلی خم میلگرد را تعیین میکند. یک دستگاه استاندارد باید دارای مجموعهای از پینهای قابل تعویض با قطرهای مختلف باشد تا بتواند الزامات آییننامهای (مطابق جدول ۱) را برای قطرهای مختلف میلگرد برآورده سازد. این دستگاهها امکان تنظیم دقیق زاویه خم را فراهم کرده و با سرعتی ثابت و کنترلشده عمل میکنند تا یک خم یکنواخت و بدون اعمال بار ضربهای به فولاد ایجاد شود. ظرفیت دستگاه نیز باید متناسب با حداکثر قطر میلگرد مورد استفاده در پروژه باشد.
۵.۲. یکپارچگی فرآیند: رویههای اجرایی بهینه در کارگاه
رعایت مجموعهای از قوانین غیرقابل اغماض در کارگاه، تضمینکننده تبدیل اصول طراحی به یک سازه ایمن است. این قوانین در قالب یک چکلیست کنترلی ارائه میشوند.
جدول ۲: چکلیست رویههای اجرایی برای خمکاری منطبق با آییننامه
| قانون | دلیل فنی |
| فقط از خمکاری سرد استفاده شود | حرارت دادن به میلگرد (بیش از ۱۰۰ درجه سانتیگراد) ساختار کریستالی فولاد را تغییر داده و آن را ترد و شکننده میکند. |
| دمای محیط کنترل شود | از خمکاری میلگرد در دمای کمتر از ۵- درجه سانتیگراد باید خودداری شود. فولاد در دماهای پایین به طور قابل توجهی تردتر میشود. |
| پین (فلکه) با قطر صحیح انتخاب شود | قطر فلکه خمکن دستگاه باید دقیقاً با الزامات آییننامهای (مثلاً 6db, 8db و غیره) برای میلگرد مورد نظر مطابقت داشته باشد. |
| از سرعت ثابت و پایین استفاده شود | خمکاری باید یک فرآیند نرم و پیوسته باشد. از حرکات ضربهای و ناگهانی که میتواند باعث شروع ترک شود، باید اجتناب کرد. |
| هرگز میلگرد خمشده باز و دوباره خم نشود | باز کردن خم و خمکاری مجدد، باعث کرنشسختی شدید و ایجاد میکروترکهای گسترده شده و شکلپذیری میلگرد را به طور فاجعهباری کاهش میدهد. این کار تنها در موارد بسیار نادر و با تأیید صریح مهندس طراح مجاز است. |
| کنترل کیفیت و بازرسی انجام شود | شعاع بیرونی تمام خمها باید از نظر وجود ترک، فرورفتگی عمیق یا شکستگی به صورت چشمی بازرسی شود. هر میلگرد آسیبدیده باید رد شود. |
نتیجهگیری: ترکیبی از اصول برای تضمین ایمنی سازه
این گزارش نشان داد که قوانین حاکم بر خمکاری میلگرد، مجموعهای از “قواعد سرانگشتی” یا ضوابط محافظهکارانه نیستند؛ بلکه یک سیستم دفاعی پیچیده و چندلایه هستند که بر اساس اصول بنیادین علم مواد و مکانیک سازه بنا شدهاند. رعایت حداقل قطر خم، به طور همزمان از وقوع سه حالت گسیختگی متمایز و فاجعهبار جلوگیری میکند:
- گسیختگی مصالح: شکست ترد خود فولاد در اثر کرنش بیش از حد و ایجاد میکروترک.
- گسیختگی در فصل مشترک: لهیدگی و خرد شدن هسته بتنی در اثر تنش تکیهگاهی بیش از حد مجاز.
- گسیختگی سیستمی: از بین رفتن مهار آرماتور و در سازههای لرزهای، از دست رفتن محصورکنندگی که منجر به فروریزش پیشرس و ترد کل المان سازهای میشود.
در نهایت، باید تأکید کرد که یکپارچگی یک ساختمان چندطبقه و ایمنی جان ساکنان آن میتواند به اجرای صحیح جزئیاتی به ظاهر ساده، مانند شعاع یک خم در یک شاخه میلگرد، بستگی داشته باشد. بنابراین، پایبندی دقیق و آگاهانه به این مقررات، صرفاً یک موضوع انطباق با آییننامه نیست، بلکه یک تعهد بنیادین اخلاقی و حرفهای برای مهندسان و متخصصان صنعت ساختمان محسوب میشود.
